РАДИОЭЛЕКТРОННЫЙ БЛОК С ВНУТРИПЛАТНОЙ ЭКРАНИРОВКОЙ |  |
Номер публикации патента: 2172082 |  |
Редакция МПК: | 7 | Основные коды МПК: | H05K003/46 H05K009/00 | Аналоги изобретения: | RU 2125775 C1, 27.01.1999. RU 11644, U1, 16.10.1999. SU 1637041 A1, 23.03.1991. RU 2047947 С1, 10.11.1995. WO 00/19791 А1, 06.04.2000. EP 060732 A2, 27.07.1994. EP 060734 A2, 27.07.1994. |
Имя заявителя: | Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени" | Изобретатели: | Ковита С.П. Корулин В.Н. Солдатенков А.Н. Устинов И.В. Иванов В.Н. Малашин В.И. Писарев С.Б. Шебшаевич Б.В. | Патентообладатели: | Дочернее государственное унитарное предприятие "Научно-производственный центр спутниковых координатно-временных технологий "КОТЛИН" Федерального государственного унитарного предприятия "Российский институт радионавигации и времени" |
Реферат |  |

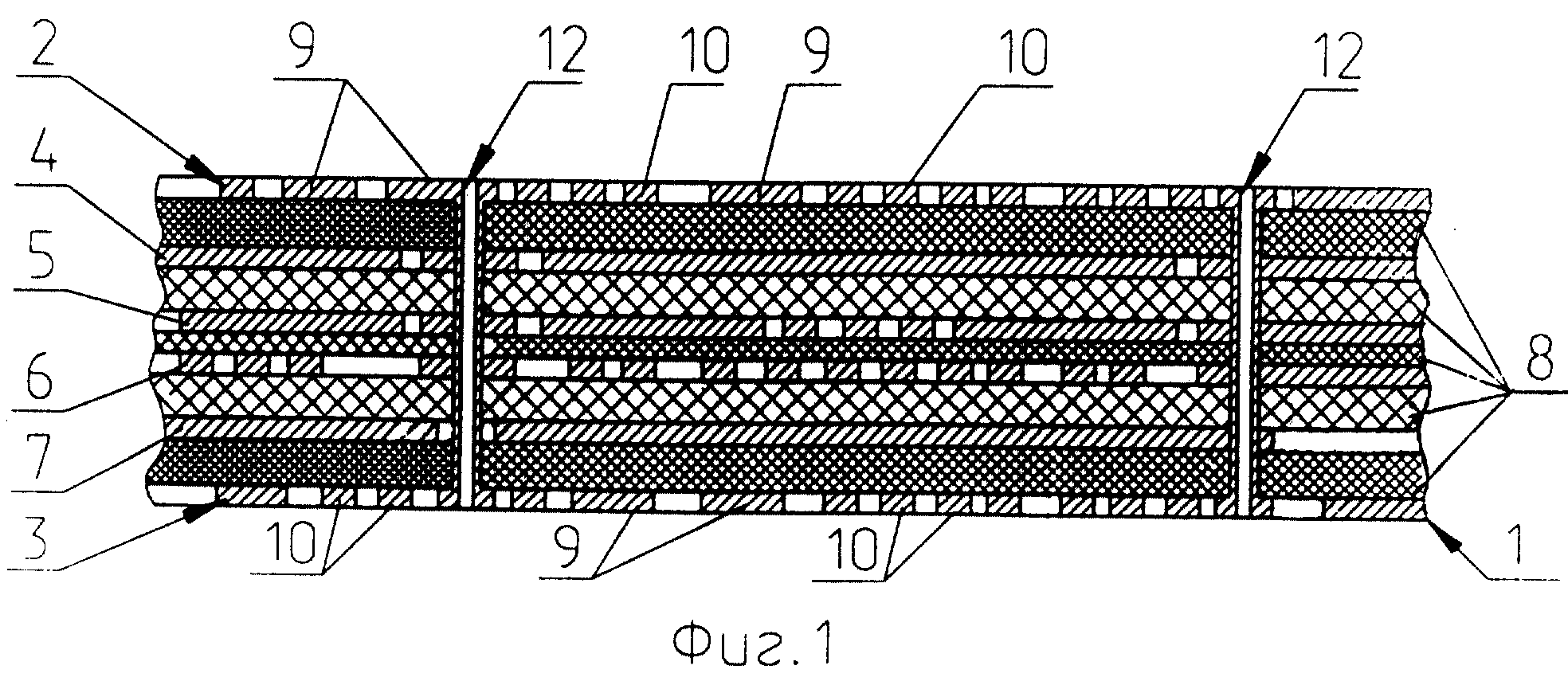

Использование: в блоках радиоэлектронной аппаратуры. Радиоэлектронный блок содержит многослойную печатную плату, несущую печатные проводники, контактные площадки и электрорадиоэлементы, образующие функциональные зоны. В экранируемой зоне проводник питания потенциала "Земля", расположенный в i-м внутреннем проводящем слое печатной платы, выполнен в виде металлизированной плоскости. Экранируемая зона по крайней мере в наружном проводящем слое печатной платы окружена по периметру печатным экранирующим барьером, который связан посредством металлизированных отверстий межслойных соединений с дополнительной металлизированной плоскостью, расположенной в заданном j-м внутреннем проводящем слое печатной платы, где j > i, считая от наружного проводящего слоя с печатным экранирующим барьером. Металлизированная плоскость, печатный экранирующий барьер и связывающие их отверстия межслойных соединений образуют электропроводный каркас внутриплатного объемного экрана, внутри которого располагаются печатные проводники экранируемой зоны, в том числе проводник питания потенциала "Земля". Технический результат заключается в локальной экранировке. 1 з.п. ф-лы, 9 ил.
|
