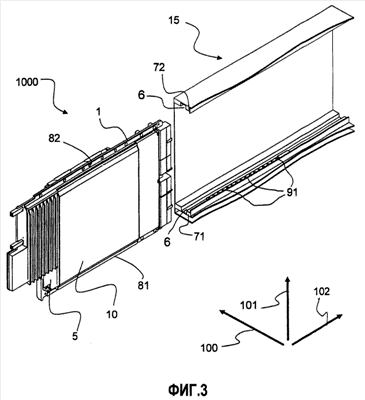

Изобретение относится к электронному устройству, работающему в суровых условиях. Технический результат - создание модульного электронного устройства, обеспечивающего увеличение эффективности теплоотвода, модульность уменьшения массы вычислительной техники и совместимость с известными стандартами на авиационные корпуса, что облегчает проектирование. Достигается тем, что электронное устройство содержит, по меньшей мере, одну печатную плату (1) с теплоизлучающими электронными компонентами, радиатор (5), первая поверхность (51) которого находится в контакте с электронными компонентами первой стороны (111) печатной платы (1), а вторая поверхность (52) предназначена для отвода тепла конвекцией. Устройство характеризуется тем, что содержит кожух (10), ограничивающий канал (4), в котором циркулирует теплопередающая среда (20), обеспечивающая конвекцию, причем кожух (10) соединен с радиатором (5) и печатной платой (1), при этом канал (4) не допускает контакта теплопередающей среды (20) с электронными компонентами. 5 з.п. ф-лы, 6 ил.
