JP 08-046381 А, 16.02.1996. RU 2201659 С2, 12.06.1998. RU 2013032 C1, 15.05.1994. US 5546274 A, 13.08.1996. DE 3242211 A1, 17.05.1984. US 5263538 A, 23.11.1993. EP 0271632 A2, 22.06.1988.
Имя заявителя:
РИТТАЛЬ ГМБХ УНД КО. КГ (DE)
Изобретатели:
ЛАНГ Мартин (DE) РОЙТЕР Вольфганг (DE) БЕССЕРЕР Хорст (DE) САВАСДЖИ Ахмет (DE)
Патентообладатели:
РИТТАЛЬ ГМБХ УНД КО. КГ (DE)
Приоритетные данные:
19.04.2004 DE 102004019382.7 19.04.2004 DE 202004017950.4 18.11.2004 DE 102004055815.9
Реферат

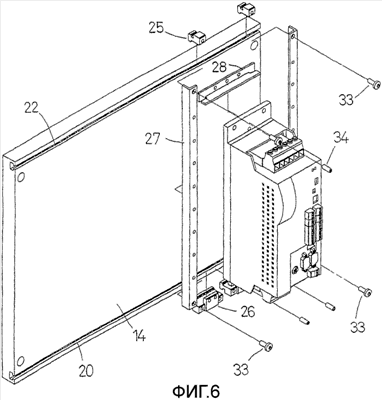

Изобретение относится к монтажной плате (10) для электронных конструктивных элементов (12), в частности с интегрированными в корпусе (14) платы трубопроводами (16, 18) охлаждения для пропускания охлаждающей среды, причем на корпусе (14) платы расположено крепежное устройство для монтажа электронных конструктивных элементов. Технический результат - создание монтажной платы для электронных конструктивных элементов, которая при сниженных издержках на монтаж и надежном креплении монтируемых электронных конструктивных элементов предлагает изменяемые возможности расположения на поверхности платы, не подвергая ее просверливанию. Достигается тем, что устройство имеет, по меньшей мере, один держатель (25, 26) и образованный вырезом, проходящий по прямой линии в направлении (А) протяженности монтажной платы (10) первый паз (20) или ребро, в которые может вводиться, по меньшей мере, один обладающий крепежной резьбой держатель (25, 26) для крепления конструктивного элемента (12). 15 з.п. ф-лы, 10 ил.
