RU 2308178 C2, 10.10.2007. RU 2134498 C1, 10.08.1999. SU 1277440 A1, 15.12.1986. JP 61-151979 A, 10.07.1986. JP 11-121524 A, 30.04.1999.
Имя заявителя:
Открытое акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (ОАО "ЭЛАРА") (RU)
Изобретатели:
Долгов Алексей Сергеевич (RU) Архипов Владимир Алексеевич (RU) Архипов Алексей Владимирович (RU) Сурский Сергей Алексеевич (RU) Краснов Максим Александрович (RU) Смирнов Петр Васильевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (ОАО "ЭЛАРА") (RU)
Реферат

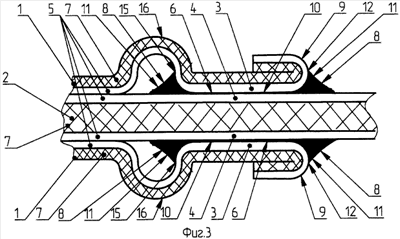

Изобретение относится области радиоэлектроники, а именно к изготовлению неразъемных соединений, в частности к паяным соединениям гибких печатных плат с жесткими печатными платами для обеспечения надежных и качественных паяных соединений, и может быть использовано в любой аппаратуре, содержащей гибкие печатные платы. Технический результат - создание качественного и надежного паяного соединения гибкой печатной платы с жесткой печатной платой без удаления диэлектрического материала в зоне пайки. Достигается тем, что в паяном соединении гибкой печатной платы с жесткой печатной платой в виде контактного узла, содержащем, по крайней мере, два металлизированных контакта, связанных с токоведущими дорожками, размещенными на поверхностях коммутационных слоев, выполненных на основе из диэлектрического материала, совмещенных друг с другом и соединенных между собой электрически и механически электропроводящим связующим материалом, металлизированные контакты гибкой печатной платы выполнены, по меньшей мере, с одним изгибом, плоская поверхность и изгиб образуют электрический контакт с жесткой печатной платой с формированием галтели из электропроводящего связующего материала со стороны изгиба. 3 з.п. ф-лы, 5 ил.
