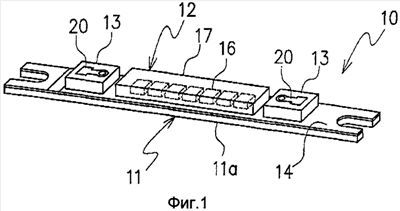

Настоящее изобретение относится к монтажной панели для установки электронного компонента. Технический результат - создание монтажной панели для электронного компонента, имеющей внешний соединительный вывод, к которому можно непосредственно припаивать проволочный вывод. При использовании такой монтажной панели для электронного компонента, в которой исключается использование обычного соединителя в качестве внешнего соединительного вывода, можно улучшить надежность и увеличить срок службы, а также можно уменьшить размеры и толщину. Монтажная панель для электронного компонента в соответствии с настоящим изобретением включает в себя хорошо рассеивающую тепло подложку, включающую в себя металлическую пластину и разводку схемы, сформированную на верхней поверхности металлической пластины; электронный компонент, который установлен на хорошо рассеивающей тепло подложке и электрически соединен с разводкой схемы; и вывод для внешнего подключения, который расположен на хорошо рассеивающей тепло подложке и обеспечивает электрическое соединение между монтажной панелью для электронного компонента и внешним устройством. Вывод для внешнего подключения сформирован из материала, имеющего меньшую теплопроводность, чем теплопроводность металлической пластины, и имеет, по меньшей мере, один внешний электрод, к которому припаян проволочный вывод. 10 з.п. ф-лы, 7 ил.
