RU 2132598 C1, 27.06.1999. SU 1100763 A, 30.06.1984. US 4994938 A, 19.02.1991. JP 03-145791 A, 20.06.1991. WO 94/30034 A1, 22.12.1994.
Имя заявителя:
АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ Научно-технический инновационный центр ТЕХКОМ (RU)
Изобретатели:
Бойкачев Владислав Наумович (RU) Богданов Юрий Александрович (RU)
Патентообладатели:
АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ Научно-технический инновационный центр ТЕХКОМ (RU)
Реферат

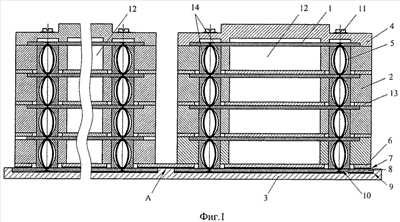

Изобретение относится к радиоэлектронной технике, к конструкциям пакетного типа с пружинными контактными блоками. Технический результат - упрощение радиоэлектронного блока, т.к. путем введения общей коммутационной печатной платы и общего теплопроводящего основания удается осуществить общий отвод выделяющегося тепла и свести к минимуму количество необходимых соединительных электрических кабелей. Достигается тем, что радиоэлектронный блок содержит общую коммутационную печатную плату и общее теплопроводящее основание, на которое установлены пакеты печатных плат своими рамками и в котором в местах расположения пружинных контактов выполнены отверстия, через которые пружинные контакты взаимодействуют с контактными площадками общей коммутационной печатной платы, приклеенной с одной стороны к теплоотводящему основанию через первую диэлектрическую прокладку, а с другой стороны к теплопроводящей пластине через вторую диэлектрическую прокладку, теплопроводящая пластина по периметру и в местах, не занятых печатным монтажом, контактирует с общим теплопроводящим основанием. 2 ил.
