RU 2132598 C1, 27.06.1999. RU 2002118849 A, 10.03.2004. RU 2212731 C2, 20.09.2003. JP 03-145791 A, 20.06.1991. EP 0392905 A1, 17.10.1990.
Имя заявителя:
АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ Научно-технический инновационный центр ТЕХКОМ (RU)
Изобретатели:
Бойкачев Владислав Наумович (RU) Богданов Юрий Александрович (RU)
Патентообладатели:
АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ Научно-технический инновационный центр ТЕХКОМ (RU)
Реферат

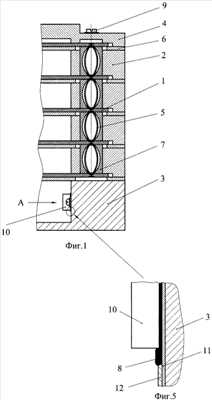

Изобретение относится к области радиоэлектронной техники, а именно к конструкциям пакетного типа с пружинными контактными блоками. Технический результат - обеспечение нужной заданной температуры и помехоустойчивости независимо от температуры внешней среды в зоне расположения радиоэлектронного блока, необходимых для устойчивой и надежной его работы. Достигается тем, что радиоэлектронный блок содержит пакет печатных плат со смежными контактными площадками на лицевой и тыльной сторонах плат пакета с корпусными несущими элементами, крышкой и основанием, колодки из изоляционного материала с пружинными контактными площадками и зажимные элементы пакета, с тыльной стороны печатных плат приклеены металлические пластины. Дополнительно радиоэлектронный блок содержит микросхемы, а корпусные несущие элементы, основание и крышка покрыты слоем меди, на который нанесен слой никеля, с внутренней стороны основания, в слое никеля образованы окна и заполнены слоем припоя, в который вдавлены корпуса микросхем, прикрепленные к основанию. 5 ил.
