RU 2287920 C1, 20.11.2006. RU 2256936 C1, 20.07.2005. RU 2287919 С1, 20.11.2005. US 6480170 B1, 12.11.2002. US 2008/204326 A1, 28.08.2008. US 5966096 A, 12.10.1999.
Имя заявителя:
Открытое акционерное общество "Российский институт радионавигации и времени" (RU)
Изобретатели:
Васильев Александр Юрьевич (RU) Ковита Сергей Павлович (RU) Курбатов Антон Евгеньевич (RU) Моисеенко Дмитрий Иванович (RU) Иванов Владимир Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Российский институт радионавигации и времени" (RU)
Реферат

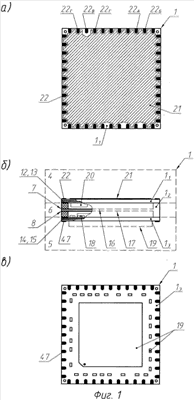

Изобретение относится к радиотехнике и может быть использовано при конструировании модулей приемников сигналов спутниковых радионавигационных систем (СРНС). Технический результат - создание компактного модуля, требующего для своего размещения уменьшенной площади. Достигается тем, что модуль содержит многослойную печатную плату с проводящими и изолирующими слоями и металлизированными отверстиями, посредством которых осуществляются межслойные электрические соединения, несущую печатные проводники и электрорадиоэлементы электрической схемы, предназначенной для приема и обработки сигналов СРНС, поступающих от внешнего источника сигналов. Печатные проводники и электрорадиоэлементы, относящиеся к узлам аналоговой обработки сигналов, сгруппированы в зоне, занимающей группу верхних проводящих и изолирующих слоев многослойной печатной платы. Печатные проводники и электрорадиоэлементы, относящиеся к узлам цифровой обработки сигналов, сгруппированы в зоне, занимающей группу нижних проводящих и изолирующих слоев многослойной печатной платы. Между зонами аналоговой и цифровой обработки сигналов располагается промежуточная зона с экранирующими земляными плоскостями, занимающая группу средних проводящих и изолирующих слоев многослойной печатной платы. Многослойная печатная плата состоит из трех соединенных между собой многослойных фрагментов - верхнего, среднего и нижнего. Верхний фрагмент включает в себя группу верхних проводящих и изолирующих слоев многослойной печатной платы, относящихся к зоне аналоговой обработки сигналов, нижний фрагмент - группу нижних проводящих и изолирующих слоев многослойной печатной платы, относящихся к зоне цифровой обработки сигналов, а средний фрагмент - группу средних проводящих и изолирующих слоев многослойной печатной платы, относящихся к промежуточной зоне. Средний фрагмент имеет Н-образный профиль поперечного сечения, образующий внутренние полости многослойной печатной платы, в которых располагаются внутренние электрорадиоэлементы зон аналоговой и цифровой обработки сигналов, установленные в нижнем внутреннем проводящем слое зоны аналоговой обработки сигналов и верхнем внутреннем проводящем слое зоны цифровой обработки сигналов. При этом в нижнем наружном проводящем слое зоны цифровой обработки сигналов располагаются наружные электрорадиоэлементы этой зоны, а в верхнем наружном проводящем слое зоны аналоговой обработки сигналов находятся земляная плоскость, образующая наружный экран зоны аналоговой обработки сигналов, и расположенные по краям контактные площадки, служащие для внешних подключений. 21 ил.
