СИЛЬНОТОЧНЫЙ ЛИНЕЙНЫЙ УСКОРИТЕЛЬ ИОНОВ | |
Номер публикации патента: 2183390 | |
Редакция МПК: | 7 | Основные коды МПК: | H05H009/04 | Аналоги изобретения: | RU 2059346 C1, 27.04.1996. SU 1494254 A1, 15.07.1989. SU 1424711 A1, 15.12.1990. US 5744919 А, 28.04.1998. WO 98/28951 А3, 02.07.1998. US 5578909 А, 26.11.1996. ЕР 0094889 А1, 23.11.1983. |
Имя заявителя: | Московский государственный инженерно-физический институт (технический университет) | Изобретатели: | Гаврилов Н.М. Комаров Д.А. Струков Ю.Н. | Патентообладатели: | Московский государственный инженерно-физический институт (технический университет) |
Реферат | |

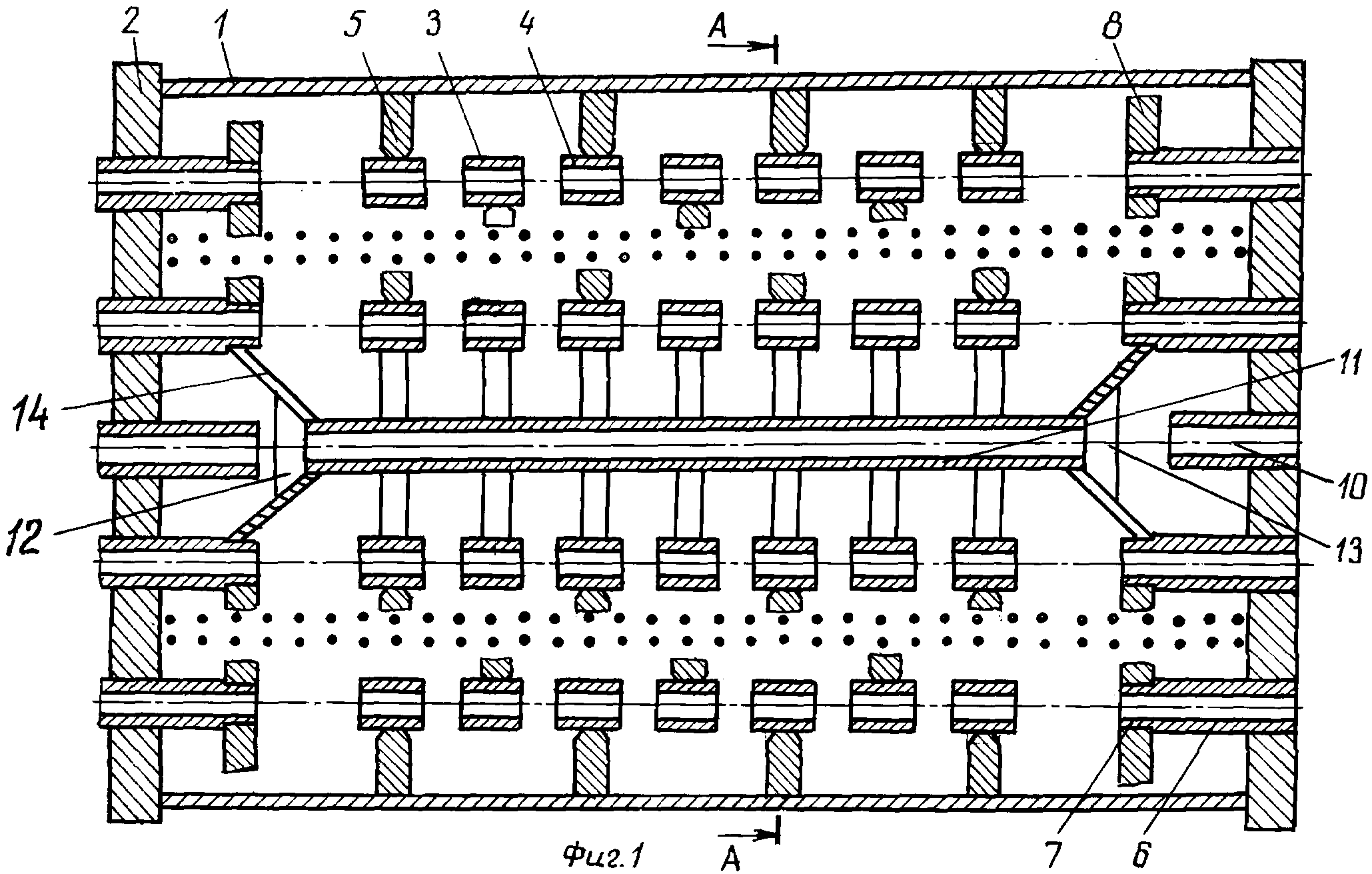

Изобретение относится к ускорительной технике, а именно к устройствам, в которых происходит ускорение заряженных частиц за счет их эффективного взаимодействия с высокочастотным электрическим полем, и может применяться при создании барнер-реактора для трансмутации долгоживущих радионуклидов, содержащихся в радиоактивных отходах атомных электростанций и атомных подводных лодок, а также в микроэлектронике при формировании комбинированных слоев ионов. Технический результат - увеличение межэлектродной емкости и суммарной индуктивности колебательного контура, что приводит к значительному уменьшению резонансной частоты колебательного контура или к увеличению длины волны, а следовательно, к возрастанию области захвата частиц и повышению предельного тока ускоренных ионов в каждом отдельном канале. Ускоритель содержит цилиндрический экран с торцевыми фланцами. Внутри экрана перпендикулярно оси установлены токопроводящие кольца, на которых равномерно по окружности размещены трубки дрейфа со встроенными фокусирующими квадруполями на постоянных магнитах. Каждое кольцо закреплено между собой посредством двух диаметрально расположенных опор так, что опоры соседних колец взаимно перпендикулярны. На каждом торцевом фланце резонатора выполнен кольцевой выступ с полутрубками, на внешней цилиндрической поверхности которого установлены с возможностью азимутального перемещения четыре взаимно перпендикулярных штыря, которые не имеют электрического контакта с внутренней поверхностью экрана, а также между собой, а на каждом из колец с трубками дрейфа установлены подвижные контактные устройства, соединяющие внешнюю поверхность кольца и внутреннюю поверхность экрана, а также внутреннюю поверхность одного кольца с внешней поверхностью другого концентрически расположенного кольца. По оси резонатора размещен узел генерации ВЧ-колебаний, включающий высоковольтный источник электронов, систему формирования и канал для электронного пучка. Канал содержит отверстия в торцевых фланцах, выполненные на оси резонатора, трубку дрейфа электронов с фокусирующими магнитами и зазоры в начале и конце резонатора. Каждый из концов трубки дрейфа закреплен на внутренней поверхности кольцевого выступа посредством двух или более держателей. 2 ил.
|
