ЖТФ. - 1986, т.56, 12, с.2407. RU 2163426 C1, 20.08.2001. SU 1598288 A1, 07.10.1990. US 4596946 A, 24.06.1986. US 7098615 B2, 29.08.2006.
Имя заявителя:
Учреждение Российской академии наук Институт химической кинетики и горения Сибирского отделения РАН (ИХКГ СО РАН) (RU), Учреждение Российской академии наук Институт ядерной физики им. Г.И. Будкера Сибирского отделения РАН (ИЯФ СО РАН) (RU)
Изобретатели:
Черноусов Юрий Дмитриевич (RU) Иванников Владимир Иванович (RU) Шеболаев Игорь Васильевич (RU) Левичев Алексей Евгеньевич (RU) Павлов Вячеслав Михайлович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт химической кинетики и горения Сибирского отделения РАН (ИХКГ СО РАН) (RU) Учреждение Российской академии наук Институт ядерной физики им. Г.И. Будкера Сибирского отделения РАН (ИЯФ СО РАН) (RU)
Реферат

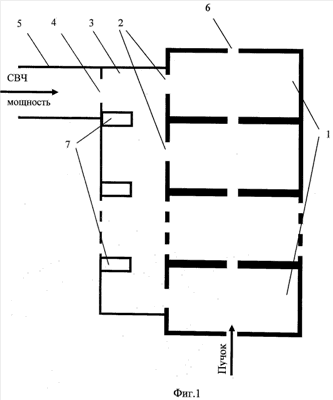

Изобретение относится к ускорительной технике. Техническим результатом является уменьшение размера отверстия в диафрагмах связи ускоряющих резонаторов ускоряющей структуры (УС) и тем самым уменьшение их влияния на структуру ускоряющего поля, при этом сохраняется критическая связь с подводящим волноводом. УС содержит соосно расположенные не связанные между собой ускоряющие резонаторы, причем каждый резонатор имеет диафрагму связи для ввода СВЧ мощности, проходной резонатор с высокой собственной добротностью, имеющий выходные диафрагмы по количеству входящих в УС ускоряющих резонаторов, каждая из которых совмещена с диафрагмой связи соответствующего ускоряющего резонатора, и входную диафрагму для ввода СВЧ мощности от генератора, причем коэффициенты передачи указанных диафрагм удовлетворяют соотношениям: T1=[1+(T 0/T-T/T0)2/4]-1/2; Т<Т 0, где Т и T1 - коэффициенты передачи соответственно выходных и входной диафрагм проходного резонатора. Т0 - коэффициент передачи диафрагмы связи ускоряющего резонатора при отсутствии проходного резонатора. 2 з.п. ф-лы, 2 ил., 1 табл.
