| УСТРОЙСТВО УПРАВЛЕНИЯ МОЩНОСТЬЮ МИКРОВОЛНОВОГО ИЗЛУЧЕНИЯ ЛИНЕЙНОГО УСКОРИТЕЛЯ |  |
Номер публикации патента: 2163060 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H05H009/00 H05H007/02 H05H007/12 H05H011/00 | | Аналоги изобретения: | 1. KAPZMARK C.J. Advances in Linear Accelerator Design for Radio therapy. Medical Physics. Vol.11, n.2. March-April. 1984, p.105 - 128. 2. PURDY J.A. Dual Energy X-Ray Beam Accelerators in Radiation Therapy. An Overview ''Nuclear Instryments and Methods in Physis Research''. N10/11, 1985, p.1090 - 1095. 3. US 4118652 А, 03.10.1978. 4. US 4162423 А, 24.07.1979. 5. SU 533163 А, 05.06.1977. 6. US 3582790 А, 01.06.1971. 7. US 2925522 А, 16.02.1960. 8. RU 2019921 С1, 15.09.1994. 9. RU 2004082 С1, 30.11.1993. |
| Имя заявителя: | ИНТРЭЙАП МЕДИКАЛ, ИНК. (US) | | Изобретатели: | МИШИН Эндри (US)
ШОНБЕРГ Расселл (US)
ДеРУТЕР Хэнк (US) | | Патентообладатели: | ИНТРЭЙАП МЕДИКАЛ, ИНК. (US) | | Номер конвенционной заявки: | 08/390,122 | | Страна приоритета: | US |
Реферат | |

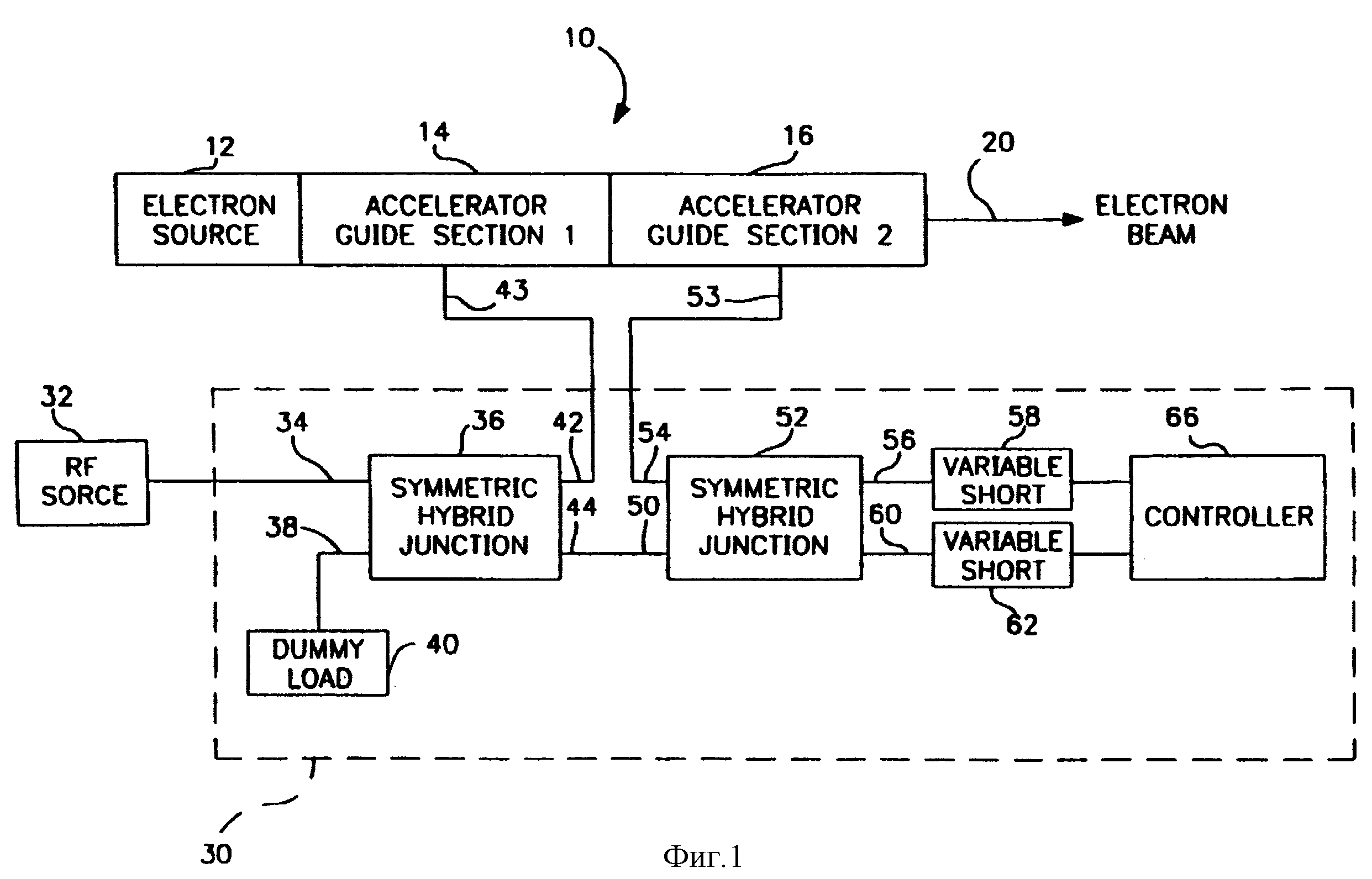

Устройство предназначено для независимого управления амплитудой и фазой микроволнового излучения линейного ускорителя. Устройство управления содержит первое симметричное гибридное соединение (36), состоящее из первого плеча (34), предназначенного для приема входного СВЧ излучения, второго плеча (42), связанного с первой нагрузкой (14), и третьего плеча (38), связанного со вспомогательной нагрузкой (40). Кроме того, устройство управления содержит второе симметричное гибридное соединение (52), состоящее из первого плеча (50), связанного с четвертым плечом (44) первого симметричного гибридного соединения (36), и третьего плеча (54), связанного со второй нагрузкой (16). Первый и второй подвижные короткозамкнутые элементы (58, 62) связаны соответственно с вторым и четвертым плечами (56, 60) второго симметричного гибридного соединения (52). Входное СВЧ излучение, отраженное первым и вторым подвижными короткозамкнутыми элементами (58, 62), направляется через второе симметричное гибридное соединение (52) во вторую нагрузку (16). Амплитуда и фаза СВЧ излучения, попадающего во вторую нагрузку (16), могут регулироваться независимо друг от друга. В предпочтительном варианте реализации настоящего изобретения первая и вторая нагрузки (14, 16) выполнены в виде первой и второй секций волноводного ускорителя (1, 2), а контроллер (66) используется для вывода регулируемого электронного луча (20) линейного ускорителя (10). Изобретение обеспечивает возможность управления амплитудой и фазой мощности микроволнового излучения. 4 с. и 12 з.п. ф-лы, 4 ил.
|
