RU 2234881 С2, 07.08.2002. CN 201505786 U, 16.06.2010. UA 68449 С2, 16.08.2004. CN 201645023 U, 24.11.2010. RU 2309825 C2, 25.11.2005. RU 2006124473 A, 20.01.2008.
Имя заявителя:
Лаженицын Александр Иннокентьевич (RU), Смирнов Александр Анатольевич (RU)
Изобретатели:
Лаженицын Александр Иннокентьевич (RU) Смирнов Александр Анатольевич (RU)
Патентообладатели:
Лаженицын Александр Иннокентьевич (RU) Смирнов Александр Анатольевич (RU)
Реферат

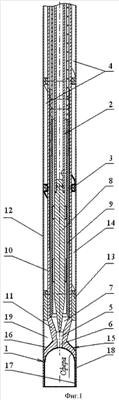

Изобретение относится к плазменной технике и может быть использовано для проведения физиотерапевтических процедур. Технический результат заключается в расширение функциональных возможностей при повышении надежности работы устройства. Плазмотрон физиотерапевтический содержит анодный и катодный узлы, при этом анодный узел выполнен с разделенными перегородками каналами охлаждения, плазмообразующим каналом и каналом формирования плазменной струи, а катодный узел выполнен с кольцевым каналом для подачи плазмообразующего газа и установленным в последнем вольфрамовым электродом, анодный узел включает трубчатый корпус с конической головкой, коаксиально охватывающий трубчатый корпус цилиндрический кожух и перепускную втулку, причем кожух герметично соединен с перепускной втулкой, каналы охлаждения выполнены спиральными в кольцевой полости, причем каналы охлаждения сообщены с коаксиальной полостью головки трубчатого корпуса через перепускные каналы перепускной втулки, а внутренняя поверхность конической обечайки выполнена в виде полусферы, сопряженной с цилиндрической внутренней поверхностью цилиндрической обечайки. 1 ил.
