RU 2234881 С2, 07.08.2002. CN 201505786 U, 16.06.2010. UA 68449 С2, 16.08.2004. CN 201645023 U, 24.11.2010. RU 2309825 C2, 25.11.2005. RU 2006124473 A, 20.01.2008.
Имя заявителя:
Лаженицын Александр Иннокентьевич (RU), Смирнов Александр Анатольевич (RU)
Изобретатели:
Лаженицын Александр Иннокентьевич (RU) Смирнов Александр Анатольевич (RU)
Патентообладатели:
Лаженицын Александр Иннокентьевич (RU) Смирнов Александр Анатольевич (RU)
Реферат

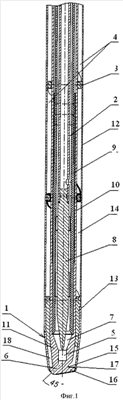

Изобретение относится к плазменной технике и может быть использовано для рассечения, коагуляции, деструкции, испарения и абляции мягких тканей потоком плазмы. Технический результат заключается в расширении функциональных возможностей при повышении надежности работы устройства, за счет того, что плазмотрон угловой содержит анодный и катодный узлы, при этом анодный узел выполнен с разделенными перегородками каналами охлаждения, а катодный узел выполнен с кольцевым каналом для подачи плазмообразующего газа и установленным в последнем вольфрамовым электродом, анодный узел включает трубчатый корпус с конической головкой, коаксиально охватывающий трубчатый корпус кожух и перепускную втулку с выполненными в ней перепускными каналами, канал формирования плазменной струи наклонен к оси корпуса под углом 40-50°, головка выполнена конической с углублением в зоне выполнения канала формирования плазменной струи, каналы охлаждения выполнены спиральными в кольцевой полости и образованы выполненными спиральными и размещенными в кольцевой полости перегородками. 1 ил.
