RU 2193802 C2, 27.11.2002. RU 2370002 C1, 10.10.2009. RU 2114520 C1, 27.06.1998. RU 2170990 C1, 20.07.2001. US 4739170 A, 19.04.1988. US 3452249 A, 24.06.1969. CA 2750441 A1, 12.08.2010.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU), Открытое акционерное общество "Научно-исследовательский институт оптико-электронного приборостроения" (ОАО "НИИ ОЭП") (RU)
Изобретатели:
Бедрин Александр Геннадьевич (RU) Лаврентюк Светлана Викторовна (RU) Миронов Иван Сергеевич (RU) Ртищев Валентин Михайлович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU) Открытое акционерное общество "Научно-исследовательский институт оптико-электронного приборостроения" (ОАО "НИИ ОЭП") (RU)
Реферат

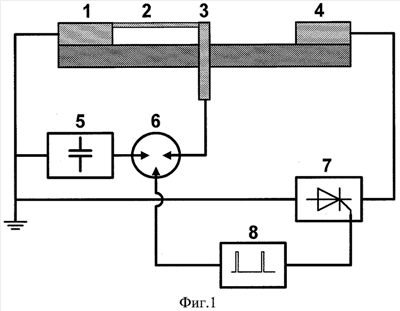

Изобретение относится к плазменной технике, в частности к устройствам с управляемой плазмой, и может быть использовано для решения широкого круга технических задач в фотохимии, осветительной технике, световых технологиях обработки материалов, при испытаниях материалов, приборов, образцов техники на устойчивость к воздействию светового излучения природных и техногенных факторов. Технический результат заключается в возможности создания высокоэффективного универсального плазменного излучателя, который может работать в импульсном режиме с высокой яркостью, в квазинепрерывном режиме с большой энергией излучения, а также в комбинированном режиме, воспроизводящем сложную форму светового импульса с высокой пиковой яркостью, большой энергией излучения и значительной площадью излучающей поверхности. Такой технический результат достигается тем, что в плазменном источнике светового излучения, включающем источник питания, выполненный в виде тиристорного выпрямителя, и формирователь излучающей плазмы из разрядного узла и узла создания прижимающего магнитного поля в виде электромагнита, причем разрядный узел выполнен в виде установленного в зазоре сердечника электромагнита лотка из диэлектрического материала с покрытием из термостойкого материала на основе соединений легкоионизуемых элементов с плоским дном и сквозными отверстиями в боковых стенках, в открытых торцах которого расположены электроды из графита, дополнительно введены второй источник питания в виде высоковольтного емкостного накопителя, генератор запускающих импульсов, управляемый разрядник и выполненный из тугоплавкого металла третий электрод, установленный между торцевыми электродами и соединенный через управляемый разрядник с плюсовым выводом емкостного накопителя, третий электрод, выполненный из тугоплавкого металла, при этом заземленные выводы тиристорного выпрямителя и высоковольтного емкостного накопителя соединены с одним из торцевых электродов разрядного узла, плюсовой вывод тиристорного выпрямителя соединен со вторым торцевым электродом, а третий электрод и заземленный торцевой электрод соединены инициатором разряда, а генератор запускающих импульсов связан с управляемым разрядником и тиристорным выпрямителем. 6 ил.
