ЭЛЕКТРОД ДЛЯ ПЛАЗМЕННОГО ГЕНЕРАТОРА, ГЕНЕРАТОР, ВКЛЮЧАЮЩИЙ УПОМЯНУТЫЙ ЭЛЕКТРОД, И СПОСОБ ОБРАБОТКИ ТВЕРДЕЮЩЕГО ЖИДКОГО МЕТАЛЛА | |
Номер публикации патента: 2175170 | |
Редакция МПК: | 7 | Основные коды МПК: | H05H001/24 H05H001/34 H05H001/48 | Аналоги изобретения: | SU 847533 A, 15.07.1981. SU 890567 A, 18.12.1981. US 4958057 A, 18.09.1990. US 5132511 A, 21.07.1992. US 5393954 A, 28.02.1995. US 4000361 A, 28.12.1976. |
Имя заявителя: | НЕТАНИА ПЛАЗМАТЕК ЛТД. (IL) | Изобретатели: | ДВОСКИН Павел (IL) ЗЛОЧЕВСКИЙ Валерий (IL) РОЗЕН Рэн (IL) | Патентообладатели: | НЕТАНИА ПЛАЗМАТЕК ЛТД. (IL) | Номер конвенционной заявки: | 116939 | Страна приоритета: | IL | Патентный поверенный: | Дьяконова Ольга Михайловна |
Реферат | |

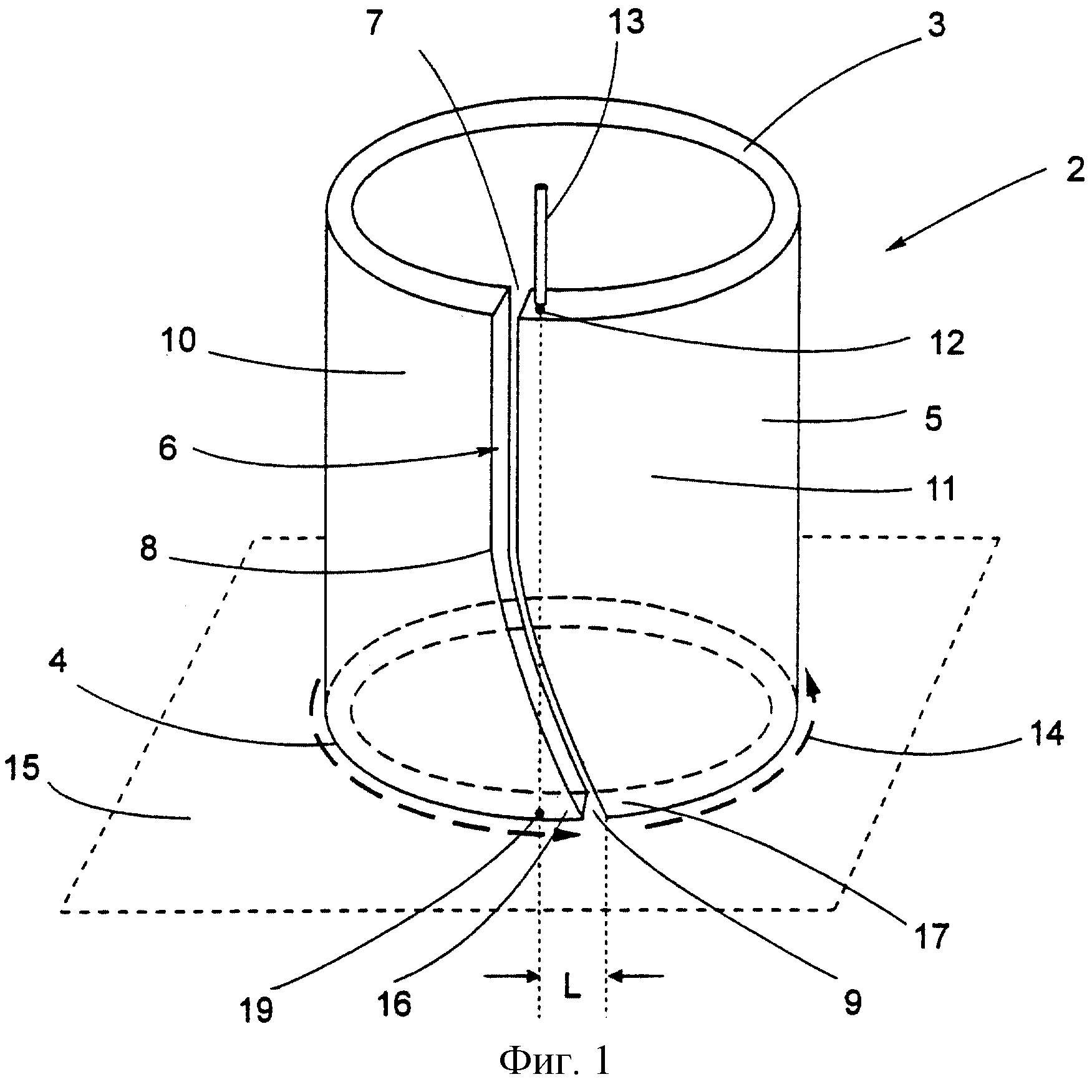

Изобретение относится к плазменным дуговым генераторам и способу обработки твердеющего жидкого металла упомянутым генератором. Главный электрод вместе с противоположным электродом обеспечивает двухрельсовую структуру, способную генерировать разряд плазменной дуги, способной перемещаться непрерывно вдоль замкнутого контура. Непрерывное перемещение разряда плазменной дуги достигается специфической конструкцией главного электрода. Электрод включает, в основном, трубчатое тело, имеющее первый край, обычно соединенный с источником постоянного тока через, по крайней мере, одно место соединения, и второй, рабочий край, служащий для разряда электрической дуги. Трубчатое тело разделяется, по крайней мере, одной прорезью (зазором), связанной с одним местом соединения и протягивающейся между первым и вторым краями так, что она образует в области второго края второй краевой зазор. Две стороны второго краевого зазора находятся в передающей и принимающей зонах дуги соответственно. Взаимное положение этих двух зон и связанного места соединения такое, что когда возникает столб дуги и перемещается вдоль второго края, он будет всегда перемещаться от передающей зоны к принимающей зоне в местоположение, которое располагается дальше по ходу движения от проекции места соединения на второй край (по отношению направления движения плазменной дуги). Благодаря этому расположению столб дуги будет пересекать зазоры второго края непрерываемо. Технический результат - улучшение кристаллической структуры застывшего металла и возможность аксиального перемещения главного электрода в ходе работы. 3 c. и 21 з.п. ф-лы, 10 ил.
|
