ГЕНЕРАТОР ЭЛЕКТРОННОГО ПУЧКА

Номер публикации патента: 2172573

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000105510/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05H001/00   H05H001/24
Аналоги изобретения: АКИШЕВ Ю.С. и др. Аномальный тлеющий разряд в плотных газах как источник быстрых электронов килоэлектронвольтного диапазона, - ЖФТ, т.89, вып.8, 1989, с.14-16. SU 1118222 А, 23.08.1985. RU 2071188 С1, 27.12.1996. SU 1001224 А, 28.02.1983. US 4737885 А, 12.04.1988. US 5773834 А, 30.06.1998. US 4447761 А, 08.05.1984.

Имя заявителя: Физический институт им. П.Н. Лебедева РАН
Изобретатели: Азаров А.В.
Митько С.В.
Очкин В.Н.
Патентообладатели: Физический институт им. П.Н. Лебедева РАН

Реферат

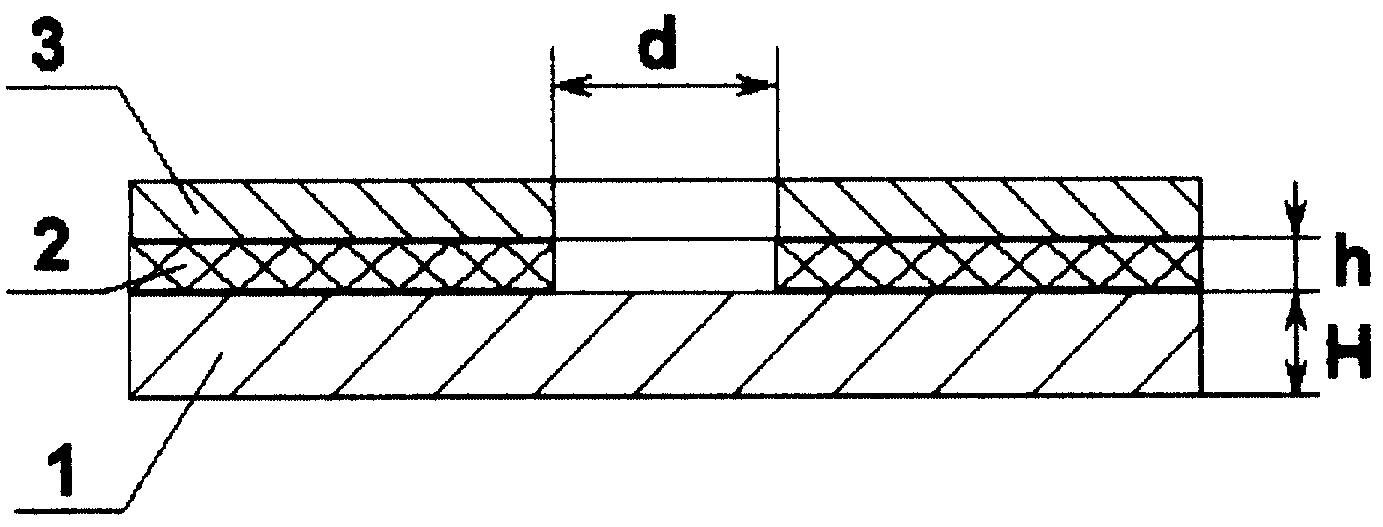

Изобретение относится к физической электронике и может быть использовано в системах накачки газовых лазеров и для инициирования плазмохимических реакций в газах среднего давления (10-100 торр). Технический результат - создание генератора пучка электронов с энергией в диапазоне килоэлектронвольт с повышенной средней мощностью непосредственно в газе среднего давления. Генератор электронного пучка содержит разрядную структуру, состоящую из катодного и анодного элементов, расположенных в рабочем газе. Катодный элемент выполнен в виде охлаждаемой металлической пластины, на обращенную к аноду поверхность которой нанесено диэлектрическое покрытие со сквозным отверстием. Анод выполнен в виде расположенной вплотную к диэлектрическому покрытию пластины с отверстием, размещенным над отверстием в диэлектрическом покрытии. Выбор толщины покрытия h и диаметра отверстия в нем d производится исходя из соотношений h≥U/Епр, где U - рабочее напряжение генератора, Епр - пробивная напряженность электрического поля для покрытия, d ≅ P/ΔTλ, где Р - вкладываемая мощность, ΔТ - допустимая величина перегрева диэлектрического покрытия, λ - коэффициент теплопроводности материала катодной пластины. Пучок ускоренных электронов формируется в области катодного падения потенциала аномального тлеющего разряда, возникающего при подаче рабочего напряжения на разрядную структуру генератора. 1 ил., 1 табл.
