ВЫСОКОЧАСТОТНАЯ УСКОРЯЮЩАЯ СТРУКТУРА ГЕНЕРАТОРА НЕЙТРОНОВ

Номер публикации патента: 2378806

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2008122684/06

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H05H009/00
Аналоги изобретения:	SU 1494254 A1, 15.07.1989. SU 1424711 A1, 15.12.1990. CA 1085054 A1, 02.09.1980. CA 1148657 A1, 21.06.1983. JP 2007305496 A, 22.11.2007.

Имя заявителя:	Федеральное государственное унитарное предприятие "Государственный научный центр Российской Федерации Институт теоретической и экспериментальной физики" (RU)
Изобретатели:	Иосселиани Дмитрий Дмитриевич (RU)
Патентообладатели:	Федеральное государственное унитарное предприятие "Государственный научный центр Российской Федерации Институт теоретической и экспериментальной физики" (RU)

Реферат

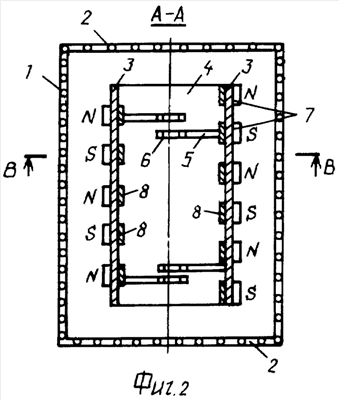

Изобретение относится к области технической физики, а именно к ускоряющим структурам линейных резонансных ускорителей ионов, и предназначено для ускорения легких ионов в малогабаритных транспортных генераторах нейтронов. Высокочастотная ускоряющая структура генератора нейтронов размещена в вакуумноплотном кожухе. Ускоряющая структура содержит объемный Н-резонатор в виде металлического "П"-образного короба. Короб состоит из двух параллельных стенок. Стенки короба соединены перпендикулярно расположенным к ним основанием. На стенках короба укреплены торцами штанги. Трубки дрейфа укреплены на противоположном торце штанги. Экран "Н" резонатора образован цилиндрической обечайкой и укрепленными на ней торцевыми днищами. Обечайка и днища выполнены перфорированными. Площадь отверстий перфорации определяется из соотношения. На внешней поверхности обеих стенок короба укреплены на определенном расстоянии друг от друга постоянные магниты. Магнитные полюса у соседних магнитов разноименные. Магниты на противоположных стенках размещены со смещением вдоль оси структуры на определенное расстояние. На внутренней поверхности стенок короба за магнитами укреплены ленты. Ленты изготовлены из нераспыляемого гетера. Изобретение направлено на устранение высокочастотного резонансного разряда. 3 ил.
