RU 2250575 C1, 20.04.2005. RU 2369048 C1, 27.09.2009. RU 2369992 C1, 10.10.2009. RU 2280964 C1, 27.07.2006. US 6227704 B1, 08.05.2001. GB 2443432 A, 07.05.2008. US 5661775 A, 26.08.1997.
Имя заявителя:
Маклашевский Виктор Яковлевич (RU)
Изобретатели:
Маклашевский Виктор Яковлевич (RU) Степанов Александр Вячеславович (RU) Муллина Людмила Николаевна (RU)
Патентообладатели:
Маклашевский Виктор Яковлевич (RU)
Реферат

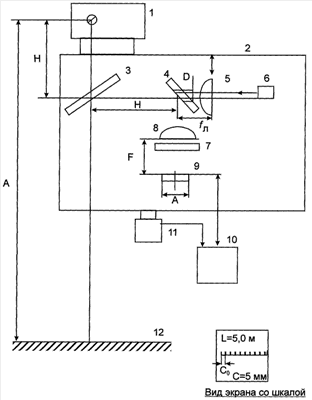

Изобретение относится к неразрушающему контролю с использованием рентгеновского излучения и может быть применено для контроля материалов и изделий в различных отраслях машиностроения. Технический результат - устранение субъективности способа измерения расстояния до объекта, а также неопределенности значения цены деления шкалы на экране монитора, величина которой зависит от расстояния от объекта до центратора и соответствующего ему значения масштаба оптического изображения. Для этого в лазерный центратор, содержащий корпус, в котором находятся лазер, оптическая ось которого параллельна продольной оси рентгеновского излучателя, два отражателя, первый из которых установлен на пересечении осей лазера и рентгеновского пучка, а второй установлен на оси лазера перед его излучающим торцом между ним и первым отражателем на расстоянии Н от центра первого отражателя, равного расстоянию от этого центра до фокуса рентгеновской трубки по оси рентгеновского пучка, сферическая линза, устанавливаемая перед излучающим торцом лазера и вторым отражателем и формирующая конический лазерный пучок, геометрические параметры которого идентичны параметрам рентгеновского пучка, по степени эллиптичности светлого диска, формируемого этим пучком на объекте, судят о перпендикулярности его поверхности оси рентгеновского пучка, телекамера, оптическая ось объектива которой совпадает с осью, проведенной из центра второго отражателя перпендикулярно оси лазера, и измерительные шкалы для количественной оценки размеров дефектов поверхности объекта и ее перпендикулярности пучку рентгеновского излучения, дополнительно введены компьютер и лазерный дальномер, установленный на корпусе центратора вне зоны распространения рентгеновского пучка, причем оптическая ось дальномера параллельна оси рентгеновского пучка, а его цифровой выход сопряжен с входом компьютера, второй отражатель выполнен с центральным отверстием Д=Дл для прохождения лазерного пучка, где Дл - диаметр этого пучка, компьютер производит автоматическое вычисление текущего значения С цены деления в плоскости объекта шкалы, располагаемой на экране дисплея или генерируемой программно, по соотношению С=Со/М, где М - общее увеличение. Со - цена деления шкалы на экране дисплея, М=Мт×Мо, где Мт=В/А - телевизионное увеличение, А и В - размеры растров ПЗС-матрицы и дисплея соответственно, Mo=F/L - оптическое увеличение, где F - фокусное расстояние объектива телекамеры, L - текущее расстояние от объекта до центратора. 1 ил.
