| ОСТРОФОКУСНАЯ ДВУХЭЛЕКТРОДНАЯ ИМПУЛЬСНАЯ РЕНТГЕНОВСКАЯ ТРУБКА |  |
Номер публикации патента: 2174726 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01J035/00 H05G001/02 | | Аналоги изобретения: | АЛЕКСАНДРОВИЧ Э-.Г.В. и др. Малогабаритная рентгеновская трубка. Приборы и техника эксперимента, № 5 с. 189-190. SU 1783593 А1, 23.12.1992. RU 2138879 С1, 27.09.1999. US 3970884 A, 20.07.1976. US 3700950 A, 24.10.1972. US 5987096 A, 15.11.1999. |
| Имя заявителя: | Институт электрофизики Уральского отделения РАН | | Изобретатели: | Филатов А.Л.
Корженевский С.Р.
Щербинин С.В.
Боракова М.Г.
Голубев В.А. | | Патентообладатели: | Институт электрофизики Уральского отделения РАН
Комбинат "Электрохимприбор" |
Реферат | |

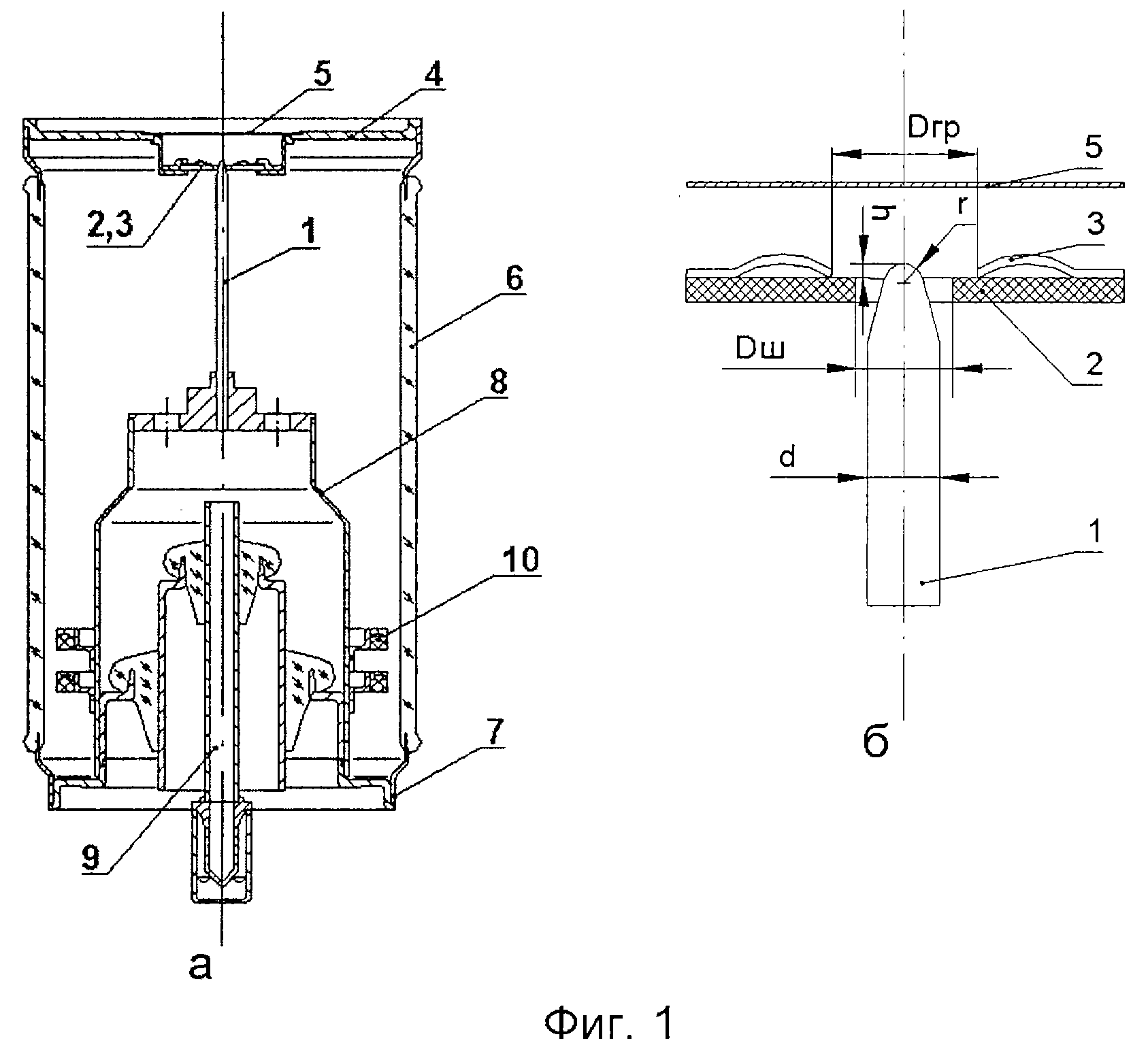

Изобретение относится к рентгеновской технике и может быть использовано в импульсных рентгеновских аппаратах для получения коротких рентгеновских вспышек большой интенсивности для регистрации быстропротекающих процессов в оптически плотных средах, рентгенографии, дефектоскопии, медицинской диагностике и т.д. Техническим результатом является повышение пространственной равномерности, стабильности от выстрела к выстрелу, качества рентгеновского излучения и снижение скорости роста питающего напряжения. Результат достигается за счет того, что на взрывоэмиссионный катод, выполненный в виде шайбы из термостойкого диэлектрика, накладывается гребенка, образованная металлической шайбой, имеющей радиальные прорези, расходящиеся от центра, с внутренним диаметром большим, чем внутренний диаметр диэлектрической шайбы. Кончики зубцов гребенки имеют пружинящие контакты с торцевой плоскостью диэлектрической шайбы, причем контактный узел гребенки с диэлектрической шайбой обращен в сторону выходного окна. Анод выполнен в виде стержня или конуса, оканчивающегося полусферой, и выступает за плоскость сечения, перпендикулярного оси трубки, проходящего через контакты диэлектрической шайбы и гребенки, на расстояние, не превышающее радиуса полусферы. 2 ил.
|
