Применение оптоэлектронных приборов./ Под ред. проф. Ю.Р. НОСОВА. - М.: Радио и связь, 1981. WO 2008/099979 A2, 21.08.2001. RU 2292088 C1, 20.01.2007.
Имя заявителя:
Иванов Александр Владленович (RU), Кабанченко Геннадий Павлович (RU)
Изобретатели:
Иванов Александр Владленович (RU) Кабанченко Геннадий Павлович (RU)
Патентообладатели:
Иванов Александр Владленович (RU) Кабанченко Геннадий Павлович (RU)
Реферат

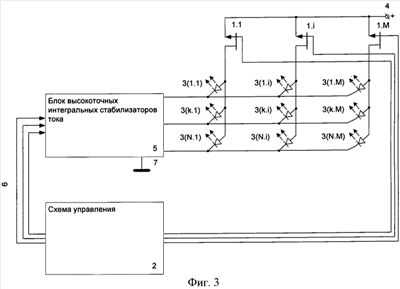

Устройство для управления излучением светодиодной матрицы относится к автоматике и вычислительной технике и может быть использовано в системах обработки и отображения информации на светодиодных панелях. Технический результат изобретения состоит в увеличении количества отображаемых уровней яркости при сохранении аппаратной реализации и уровня потребляемой энергии. Устройство для управления излучением светодиодной матрицы, содержащее М ключей, управляющие входы которых подключены к выходам схемы управления, имеет светодиодную матрицу из М на N светодиодов, образующих группы, состоящие из 1.i, k.i, N.i светодиодов. Устройство снабжено блоком стабилизаторов тока высокой точности, вход которого соединен с выходом схемы управления через шину данных для передачи информации, а выход его соединен с катодами светодиодов соответствующей группой светодиодов, при этом аноды каждой из групп светодиодов светодиодной матрицы соединены с соответствующими силовыми электродами М токовых ключей при этом другие силовые электроды этих токовых ключей соединены с положительным полюсом источника питания, а катоды каждой из групп светодиодов светодиодной матрицы соединены между собой. 3 ил.
