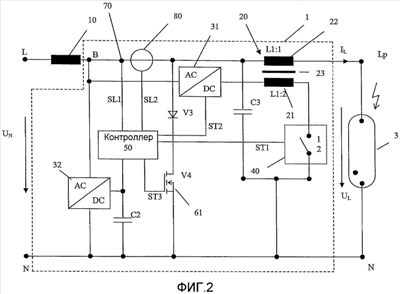

Чтобы получить технический результат - уменьшить затраты на проводной монтаж в обычных приборах для зажигания газоразрядных ламп - предложено схемное устройство зажигания, причем лампе для предоставления питающего напряжения (UN ) переменного тока поставлена в соответствие схема питания, которая содержит по меньшей мере один расположенный последовательно с газоразрядной лампой дроссель, причем схемное устройство зажигания содержит трансформатор зажигания, который с первичной стороны соединен со схемой управления искрообразованием, а с вторичной стороны для передачи импульса зажигания может соединяться с лампой; входной источник энергии для схемы управления искрообразованием; первое переключающее средство в схеме управления искрообразованием; электронное управляющее устройство, которое управляет первым переключающим средством. Соответствующее изобретению схемное устройство зажигания отличается тем, что оно со стороны питания имеет входной вывод, который в питающей схеме лампы может подключаться между дросселем и лампой, и предусмотрено средство для моделирования изменения фазы параметра питания переменного тока лампы после зажигания лампы, в особенности для определения перехода через нуль параметра питания переменного тока. Изобретение также относится к способу эксплуатации устройства схемы зажигания. 2 н. и 18 з.п. ф-лы, 4 ил.
