Otero Pascal. M. Motorola's D2 Series Transistors for Fluorescent Converters. - Motorola, 1997. - AN1577. RU 61497 U1, 27.02.2007. RU 2215382 C1, 27.10.2003. US 6091206 A, 18.07.2000. US 7514878 A, 07.04.2009.
Имя заявителя:
Общество с ограниченной ответственностью "Силовая электроника" (RU)
Изобретатели:
Силкин Евгений Михайлович (RU) Кудашкин Федор Дмитриевич (RU) Мелешкин Александр Семенович (RU) Устимова Надежда Ильинична (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Силовая электроника" (RU)
Реферат

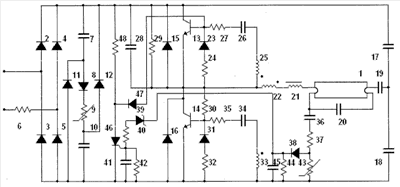

Изобретение относится к преобразовательной технике. Технический результат - повышение надежности работы электронного пускорегулирующего аппарата для газоразрядной лампы. В электронном пускорегулирующем аппарате для газоразрядной лампы (1), подключенной к выходным выводам аппарата по последовательной резонансной схеме, содержащем однофазный мостовой выпрямитель на четырех диодах (2-5), входные выводы которого соединены с входными выводами аппарата через резистор (6), кламп, шунтирующий выходные выводы выпрямителя и включающий последовательную цепь из конденсатора (7), диода (8), термистора(9) и второго конденсатора (10), а также второй (11) и третий (12) диоды, общие точки соединения конденсаторов последовательной цепи клампа с диодом и термистором подключены к соответствующим выходным выводам выпрямителя через включенные встречно второй и третий диоды соответственно, однофазный полумостовой инвертор на транзисторах (13, 14) с встречно-параллельными диодами (15, 16), входные выводы которого соединены с выходными выводами выпрямителя, включающий также два последовательно соединенных конденсатора фильтра (17, 18), трехобмоточный трансформатор, защитный конденсатор (19), а также коммутирующий конденсатор (20) и коммутирующий дроссель (21), образующие с газоразрядной лампой последовательную резонансную схему, подключенную через первичную обмотку (22) трансформатора и защитный конденсатор к выходным выводам инвертора, образуемым общими точками соединения конденсаторов фильтра и транзисторов соответственно, база транзистора подключена к эмиттеру через вторую последовательную цепь из включенного встречно четвертого диода (23) и резистора (24), а также через третью последовательную цепь из вторичной обмотки (25) трансформатора, включенной встречно с первичной обмоткой, разделительного конденсатора (26) и второго резистора (27), транзистор зашунтирован демпферным конденсатором (28) и третьим резистором (29), коллектор второго транзистора соединен с базой через четвертый резистор (30), база второго транзистора подключена к эмиттеру через четвертую последовательную цепь из включенного встречно пятого диода (31) и пятого резистора (32), а также через пятую последовательную цепь из второй вторичной обмотки (33) трансформатора, включенной согласно с первичной обмоткой, второго разделительного конденсатора (34) и шестого резистора (35), шестую последовательную цепь из третьего конденсатора (36), седьмого резистора (37), шестого диода (38), порогового элемента (39), восьмого резистора (40) и четвертого конденсатора (41), зашунтированного девятым резистором (42), которая соединяет общую точку соединения коммутирующего конденсатора и коммутирующего дросселя с эмиттером второго транзистора, общие точки соединения седьмого резистора и шестого диода, шестого диода и порогового элемента шестой последовательной цепи соединены с эмиттером второго транзистора через позистор (43) и, соответственно, через десятый резистор (44) с параллельно включенным пятым конденсатором (45), тиристор (46), анод которого подключен к базе транзистора через седьмой диод (47), а к коллектору транзистора через одиннадцатый резистор (48), катод соединен с эмиттером второго транзистора, а управляющий электрод подключен к общей точке соединения восьмого резистора и четвертого конденсатора. 1 ил.
