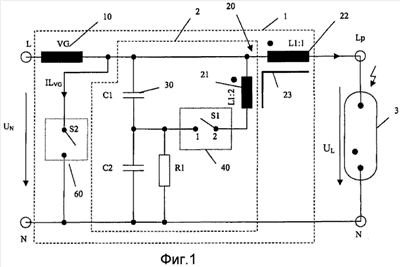

Изобретение относится к устройствам питания газоразрядных ламп. Электрическая схема зажигания газоразрядной лампы снабжена схемой питания для подачи на лампу (3) питающего напряжения переменного тока. Электрическая схема (1) зажигания согласно изобретению содержит трансформатор (20) зажигания, соединенный с первичной стороны с пусковой схемой (2), а с вторичной стороны с лампой (3) для передачи ей импульса зажигания, первое коммутирующее средство (40) пусковой схемы, а также средство управления, управляющее первым коммутирующим средством (40). Электрическая схема (1) зажигания согласно изобретению характеризуется тем, что для поддержания процесса зажигания в схеме питания последовательно с газоразрядной лампой (3) включен аккумулятор (10) энергии, управляемый средством управления, в частности источник напряжения, управляемый средством управления. При этом управляемый аккумулятор (10) энергии служит для того, чтобы, помимо собственно подпитки лампы (3) переменным током, обеспечить ей дополнительное электропитание в процессе зажигания. Технический результат - повышение надежности зажигания газоразрядной лампы. 2 н. и 18 з.п. ф-лы, 6 ил.
