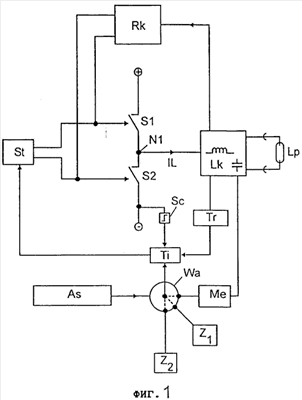

Изобретение относится к эксплуатации газоразрядных ламп низкого давления. Устройство состоит из полумостовой схемы, которая содержит верхний и нижний электронные ключи, которые включены последовательно, содержат каждый управляющий вывод и образуют в своей точке соединения среднюю точку, к которой подключена цепь нагрузки. Цепь нагрузки содержит реактивный контур с резонансной частотой, к которому подключается лампа, цепь нагрузки имеет такие параметры, что в нормальном режиме для подключенной лампы после открытия одного электронного ключа напряжение на соответственно другом электронном ключе после времени перезаряда становится равным нулю. Устройство содержит схему обратной связи, которая связывает величину обратной связи из цепи нагрузки с управляющими зажимами электронных ключей так, что они включаются попеременно. Устройство содержит блок останова, который связан с управляющими зажимами электронных ключей и имеет вход, к которому приложен сигнал останова, причем блок останова препятствует включению электронных ключей до тех пор, пока сигнал останова имеет состояние отключения. Устройство содержит таймер, который связан с входом блока останова и выдает сигнал останова, который может принимать состояние включения и состояние выключения, устройство содержит триггерный блок, который выдает триггерный сигнал на таймер соответственно после истечения времени перезаряда, но не позже момента, когда ток нагрузки становится равным нулю, таймер включает сигнал останова в состояние включения в случае, если он принимает триггерный сигнал и сохраняет состояние включения на длительность времени включения. Технический результат - с помощью блока останова управление полумостовым инвертором разблокировано только во время включения. За счет длительности времени включения можно настраивать частоту колебаний полумостового инвертора. Таким образом возможно регулирование рабочих параметров ламп. 2 н. и 12 з.п. ф-лы, 3 ил.
