УСТРОЙСТВО ДЛЯ ЗАЖИГАНИЯ ГАЗОРАЗРЯДНОЙ ЛАМПЫ

Номер публикации патента: 2178959

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000112124/09		Получить полное описание патента

Реферат

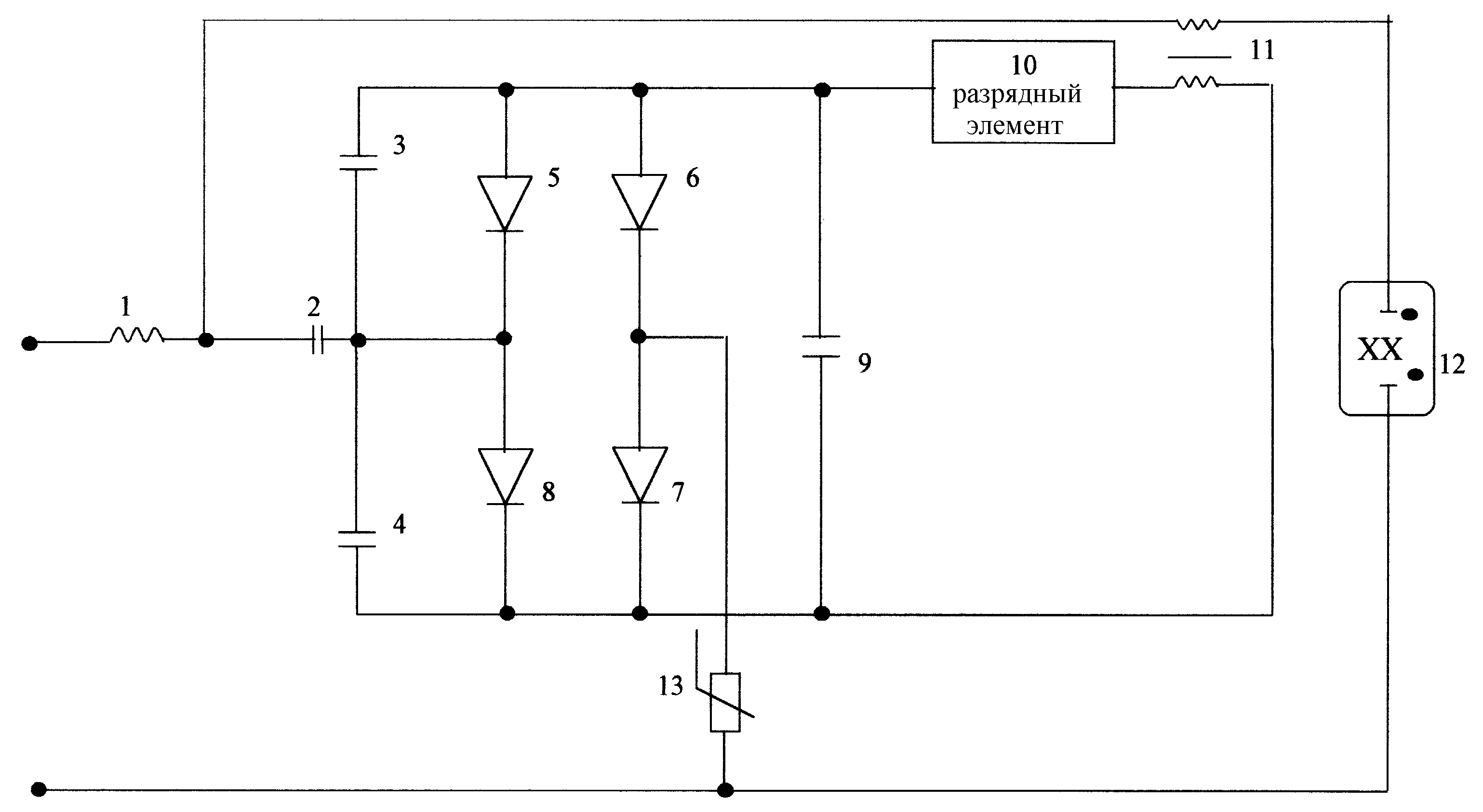

Использование: в осветительной арматуре для зажигания газоразрядных ламп. Сущность изобретения: устройство содержит дроссель, конденсатор, цепочку из последовательно соединенных конденсаторов 3, 4, выпрямитель, собранный на диодах, конденсатор, разрядный элемент, трансформатор, газоразрядную лампу и пороговый элемент. К одному входному выводу подключен дроссель, другой вывод которого присоединен к одному выводу вторичной обмотки трансформатора, другой вывод которой соединен с другим выводом лампы, пороговый элемент одним выводом соединен с другим выводом лампы и другим входным выводом. При этом один вывод первого конденсатора подсоединен к другому выводу дросселя, а другой - к общей точке соединения второго и третьего конденсаторов и разноименных выводов первого и четвертого 8 диодов, другой вывод конденсатора соединен с анодами первого и второго диодов, одним выводом четвертого конденсатора и одним выводом разрядного элемента, другой вывод которого соединен с одним выводом первичной обмотки трансформатора 11, другой вывод которой соединен с другим выводом конденсатора, катодами диодов и другим выводом конденсатора, другой вывод порогового элемента соединен с разноименными выводами диодов. В качестве порогового элемента можно использовать динистор или газонаполненное разрядное устройство, или воздушное разрядное устройство. Техническим результатом является повышение надежности зажигания лампы, увеличение ресурса работы и возможность работы в разных климатических условиях. 4 з. п. ф-лы, 1 ил.
