ПУСКОРЕГУЛИРУЮЩИЙ АППАРАТ ДЛЯ ПИТАНИЯ ГАЗОРАЗРЯДНЫХ ЛАМП

Номер публикации патента: 2175818

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000130138/09		Получить полное описание патента

Реферат

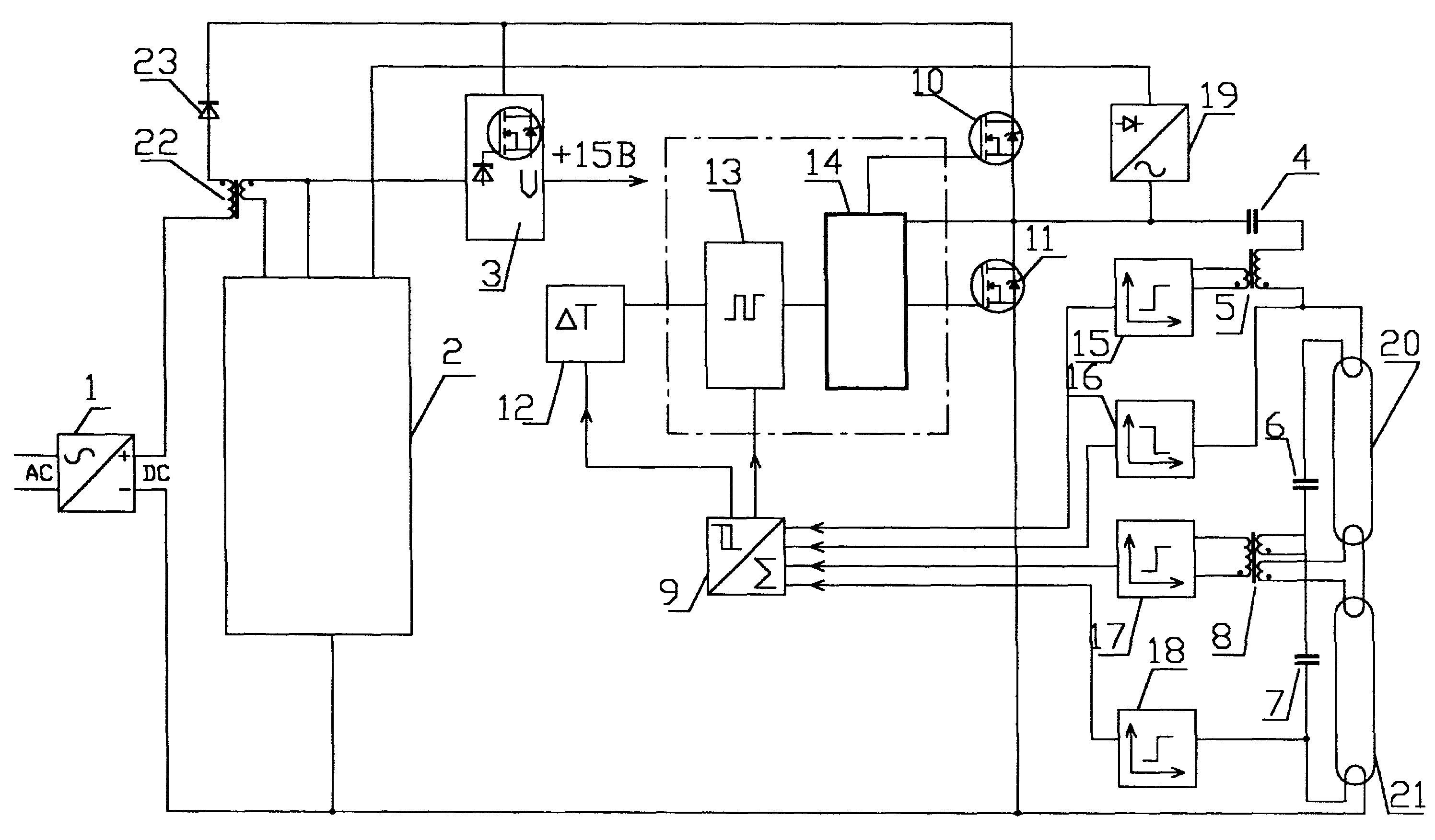

Изобретение относится к электротехнике. Техническим результатом является повышение надежности работы пускорегулирующего аппарата и снижение потребления электроэнергии пускорегулирующим аппаратом для питания газоразрядных ламп. Пускорегулирующий аппарат для питания газоразрядных ламп содержит блок питания с источником постоянного тока, инвертор, стартовый генератор тока, индуктивно-емкостную балластную цепь и узел зажигания газоразрядных ламп. Инвертор включает сумматор, два ключа управления и последовательно соединенные таймер, блок управления и генератор, а аппарат снабжен датчиком увеличения напряжения на лампах, датчиком уменьшения напряжения на лампах, датчиком напряжения на внутренних накалах ламп и датчиком обрыва нижнего накала ламп, при этом указанные датчики соединены с гистерезисным сумматором, стартовый генератор тока соединен с источником постоянного тока и включает ограничительные резисторы, полевой транзистор, элементы опорного напряжения, фильтрующую емкость и токовый резистор, причем при запуске аппарата стартовый генератор запитан на управляющие схемы инвертора с обеспечением включения в работу его ключей и подачей питания на высокочастотный выпрямитель, осуществляющий питание источника постоянного напряжения и отключение стартового генератора тока. 1 ил.
