УСТРОЙСТВО ОТОБРАЖЕНИЯ И СОСТАВНОЕ УСТРОЙСТВО ОТОБРАЖЕНИЯ

Номер публикации патента: 2401520

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008146742/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05B033/14
Аналоги изобретения: JP 59163787 А, 14.09.1984. WO 2005051048 A1, 02.06.2005. JP 2005336275 A, 08.12.2005. JP 2006195638 A, 27.07.2006.

Имя заявителя: УЛВАК, ИНК. (JP)
Изобретатели: КОМАЦУ Такаси (JP)
НАКАМУРА Кюзо (JP)
КАТАГИРИ Хироаки (JP)
ТАНИ Нориаки (JP)
САЙТО Казуя (JP)
Патентообладатели: УЛВАК, ИНК. (JP)
Приоритетные данные: 27.04.2006 JP 2006-124141

Реферат

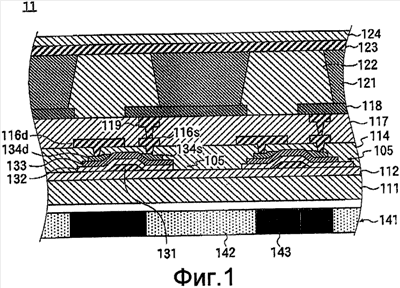

Изобретение относится к технической области плоского устройства отображения, а именно к устройству отображения, использующему неорганический люминесцентный слой. Техническим результатом является управление TFT (тонкопленочными транзисторами) с использованием неорганического ЭЛ элемента, который испускает свет при низком напряжении. Устройство отображения содержит подложку; пиксельный электрод, размещенный на подложке; изоляционную разделительную стенку, которая размещена между пиксельными электродами и образует разделенные области на пиксельных электродах; неорганический люминесцентный слой, имеющий свою нижнюю поверхность в контакте с пиксельным электродом и размещенный в области, отдельной разделительной стенкой; противоположный электрод, размещенный на неорганическом люминесцентном слое; и тонкопленочный транзистор, который в своем проводящем состоянии прикладывает напряжение между пиксельным электродом и противоположным электродом и побуждает неорганический люминесцентный слой испускать свет. Составное устройство отображения реализовано по вышеуказанному устройству. 2 н. и 9 з.п. ф-лы, 6 ил.
