УСТАНОВКА ЭЛЕКТРОСНАБЖЕНИЯ ДЛЯ ТРЕХФАЗНОЙ ДУГОВОЙ ЭЛЕКТРОПЕЧИ С ДВУХЗВЕННЫМ ПРЕОБРАЗОВАТЕЛЕМ ПЕРЕМЕННОГО ТОКА МЕЖДУ ПРИСОЕДИНЕНИЕМ К СЕТИ И ТРАНСФОРМАТОРОМ ПЕЧИ
EP 1848248 A, 24.10.2007. RU 2241932 C1, 10.12.2004. US 6274851 B1, 14.08.2001. US 6075350 A, 13.06.2000. DE 3733077 A1, 13.04.1989. EP 0214661 A, 18.03.1987. DE 19920049 A1, 02.11.2000.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ХЕРГЕР Вольфганг (DE) МОЙЗЕЛЬ Вольфганг (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
30.09.2008 DE 102008049610.3
Реферат

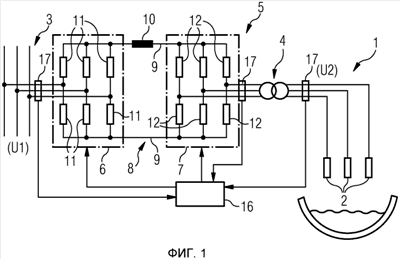

Установка электроснабжения для трехфазной дуговой электропечи (1) имеет по меньшей мере один трансформатор (4) печи, который соединен на вторичной стороне с трехфазной дуговой электропечью (1). На первичной стороне трансформатор (4) соединен через двухзвенный преобразователь (5) переменного тока с трехфазной питающей сетью (3). Двухзвенный преобразователь (5) переменного тока имеет на стороне сети по меньшей мере один выпрямитель (6), на стороне трансформатора - по меньшей мере один инвертор (7) и между выпрямителем (6) и инвертором (7) - промежуточное звено (8) постоянного тока. Каждая фаза трехфазной питающей сети (3) соединена через два преобразовательных элемента (11) выпрямителя (6) с промежуточным звеном (8) постоянного тока. Каждая фаза первичной стороны трансформатора (4) печи соединена через два преобразовательных элемента (12) инвертора (7) с промежуточным звеном (8) постоянного тока. Технический результат - снижение влияния работы печи на питающую сеть и независимость количества фаз и рабочей частоты печи от питающей сети. 17 з.п. ф-лы, 4 ил.
