UA 11899 A1, 25.12.1996. RU 2233563 C2, 27.07.2004. SU 166411, 19.09.1964. RU 95215 U1, 10.06.2010. TW 200944069 A, 16.10.2009. WO 2011110391 A1, 15.09.2011. JP 2011124153 A, 23.06.2011.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (МИНПРОМТОРГ РОССИИ) (RU)
Изобретатели:
Абдуллин Ильдар Шаукатович (RU) Миронов Михаил Михайлович (RU) Гребенщикова Марина Михайловна (RU) Усенко Виталий Александрович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (МИНПРОМТОРГ РОССИИ) (RU)
Реферат

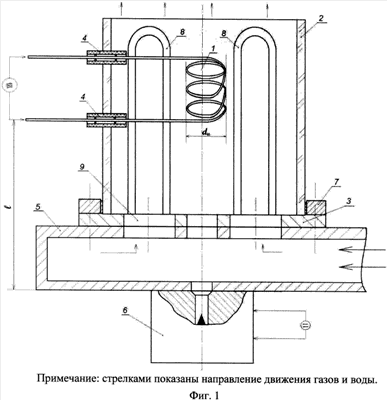

Изобретение относится к области плазменной техники и касается конструкции высокочастотного проточного индукционного плазмотрона атмосферного давления, в частности к плазмотронам для разогрева задымленных продуктов сгорания топлива, отходов, в том числе медицинских, и воздуха. Техническим результатом заявляемого изобретения является повышение стабильности горения и инициирования кольцевого высокочастотного разряда в разрядной камере плазмотрона, что позволяет разогревать задымленные продукты сгорания топлива и отходов. Сущность заявляемого изобретения заключается в том, что в конструкции высокочастотного плазмотрона, состоящей из индуктора и разрядной камеры, охлаждаемой изнутри трубками с водой, которые вынесены за зону кольцевого разряда и образуют продольные щели, индуктор с пылезащитными вводами расположен внутри разрядной камеры соосно и его наружный диаметр в два раза меньше внутреннего диаметра камеры по трубкам, а на входе разрядной камеры соосно расположена электродуговая горелка с промежутком до индуктора менее длины плазменной струи горелки и в который (промежуток) производится ввод разогреваемого газа. 2 ил., 1 табл.
