ЗАДАТЧИК МОЩНОСТИ РЕГУЛЯТОРА ЭЛЕКТРИЧЕСКОГО РЕЖИМА ДУГОВОЙ ПЕЧИ

Номер публикации патента: 2402890

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008131734/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05B007/148
Аналоги изобретения: SU 1136330 A1, 23.01.1985. SU 350213 A1, 01.01.1972. SU 1823158 A1, 26.03.1993. JP 2005085711 A, 31.03.2005.

Имя заявителя: ГОУ ВПО Уральский государственный технический университет -УПИ (ГОУ ВПО УГТУ-УПИ) (RU)
Изобретатели: Иванушкин Виктор Андреевич (RU)
Сарапулов Федор Никитич (RU)
Исаков Дмитрий Викторович (RU)
Кожеуров Владимир Николаевич (RU)
Ухарский Сергей Андреевич (RU)
Патентообладатели: ГОУ ВПО Уральский государственный технический университет -УПИ (ГОУ ВПО УГТУ-УПИ) (RU)

Реферат

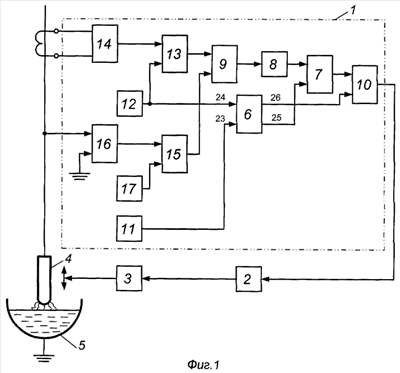

Изобретение относится к электротермии. Технический результат заключается в расширении функциональных возможностей задатчика мощности регулятора. Он достигается тем, что задатчик мощности регулятора электрического режима дуговой печи, содержащий датчик тока фазы печи, блок задания тока дуги, датчик напряжения дуги, блок задания напряжения дуги и блок сравнения, дополнительно снабжен первым, вторым и третьим блоками умножения, усилителем, блоком деления и многофункциональным преобразователем, первый выход многофункционального преобразователя подключен ко второму входу первого блока умножения, первый вход которого через усилитель связан с выходом блока сравнения, а выход первого блока умножения соединен с первым входом блока деления, выход которого является выходом устройства, а второй вход блока деления связан со вторым выходом многофункционального преобразователя, первый вход которого соединен с выходом переключателя ступеней напряжения печного трансформатора, а второй его вход связан с выходом блока задания тока фазы и вторым входом второго блока умножения, первый вход которого соединен с выходом датчика тока, выход второго блока умножения соединен с первым входом блока сравнения, второй вход которого связан с выходом третьего блока умножения, первый вход которого подключен к выходу датчика напряжения, а второй вход - к выходу блока задания напряжения. 4 ил.
