SU 1136735 A1, 27.08.1995. SU 1620032 A1, 20.11.1995. SU 1519514 A1, 15.10.1993. RU 2072640 C1, 27.01.1997. SU 814250 A, 15.02.1982. SU 1098512 A1, 27.03.1996. SU 1669382 A1, 10.12.1996. CA 1242000 A1, 13.09.1988. US 3813469 A, 28.05.1974. US 3130292 A, 21.04.1964.
Имя заявителя:
Открытое акционерное общество "Корпорация ВСМПО-АВИСМА" (RU)
Изобретатели:
Дробинин Роман Владимирович (RU) Ложкин Алексей Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Корпорация ВСМПО-АВИСМА" (RU)
Реферат

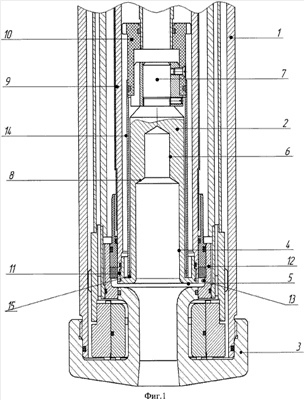

Изобретение относится к области плазменной техники, а именно к конструкции плазмотронов, применяемых в металлургической промышленности в качестве источника нагрева. Предлагаемый электродуговой плазмотрон содержит полый цилиндрический корпус, в котором соосно установлены полый цилиндрический токоподвод, полый цилиндрический глухой электрод, завихритель газа, выходное сопло. Согласно изобретению глухой торец полого электрода изолирован от токоподвода, при этом электрический ток подается на открытый торец электрода через контактирующую поверхность. Между токоподводом и наружной поверхностью полого электрода дополнительно установлен сепаратор таким образом, что подвод охлаждающей жидкости осуществляется к открытому торцу полого электрода, а выход охлаждающей жидкости осуществляется к глухому торцу электрода. Техническим результатом, достигаемым при осуществлении данного изобретения, является обеспечение стабильности геометрических и энергетических параметров горения дуги, а также исключение прожогов стенки полого электрода. 3 з.п. ф-лы, 2 ил.
