Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Уральский федеральный университет имени первого Президента России Б.Н. Ельцина" (УрФУ) (RU)
Изобретатели:
Лузгин Владислав Игоревич (RU) Петров Александр Юрьевич (RU) Черных Илья Викторович (RU) Шипицын Виктор Васильевич (RU) Лопатин Иван Евгеньевич (RU)
Патентообладатели:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Уральский федеральный университет имени первого Президента России Б.Н. Ельцина" (УрФУ) (RU)
Реферат

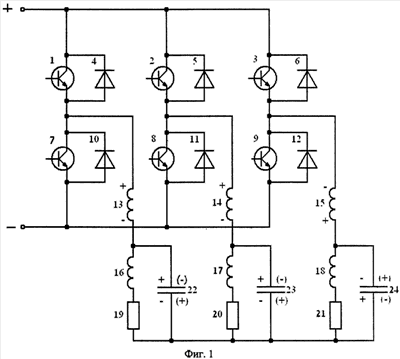

Изобретение относится к преобразовательной технике и может быть использовано в установках для индукционного нагрева и плавки металлов. Технический результат заключается в одновременном генерировании высокочастотного и низкочастотного трехфазного электромагнитных полей и упрощении. Трехфазный мостовой двухчастотный инвертор напряжения содержит шесть транзисторов, шесть диодов, шесть подстроенных дросселей, три однофазных активно-индуктивных нагрузки и три компенсирующих конденсатора, при этом трехфазный инвертор состоит из трех однофазных инверторов, каждый из которых содержит два первых и вторых, последовательно соединенных транзистора, каждый из которых зашунтирован встречным диодом, при этом все три однофазных инвертора выводами постоянного тока подсоединены к источнику постоянного напряжения, а к выводам переменного тока первыми выводами подсоединены три подстроенных дросселя, вторые выводы которых соединены с первыми выводами трех однофазных активно-индуктивных нагрузок, образующих трехфазную активно-индуктивную нагрузку, соединенную по схеме «звезда», при этом все транзисторы включены в прямом направлении по отношению к полярности источника постоянного напряжения, при этом каждый компенсирующий конденсатор подсоединен параллельно одной из трех однофазных активно-индуктивных нагрузок. Трехфазный мостовой двухчастотный инвертор напряжения дополнительно снабжен тремя контурами, каждый из которых состоит из конденсатора и дросселя, при этом ко вторым выводам трех подстроенных дросселей подсоединены первыми выводами три конденсатора, вторые выводы которых соединены с первыми выводами трех однофазных активно-индуктивных нагрузок, при этом к первым выводам трех упомянутых конденсаторов подсоединены первыми выводами три дросселя, вторые выводы которых соединены со вторыми выводами трех однофазных активно-индуктивных нагрузок. 2 н. и 1 з.п. ф-лы, 3 ил.
