RU 2231906 C2, 27.06.2004. RU 2117378 C1, 10.08.1987. US 4692855 A, 08.09.1987.
Имя заявителя:
Закрытое акционерное общество "РЭЛТЕК" (RU)
Изобретатели:
Лузгин Владислав Игоревич (RU) Петров Александр Юрьевич (RU) Черных Илья Викторович (RU) Шипицын Виктор Васильевич (RU) Лопатин Иван Евгеньевич (RU)
Патентообладатели:
Закрытое акционерное общество "РЭЛТЕК" (RU)
Реферат

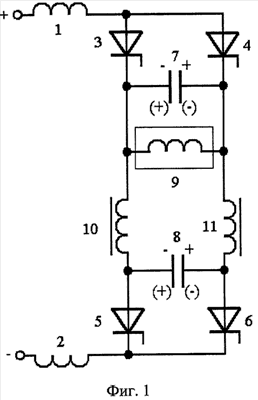

Предлагаемое изобретение относится к преобразовательной технике и может быть использовано в установках для индукционного нагрева и плавки металлов. Технический результат заключается в одновременном генерировании высокочастотного и низкочастотного электромагнитных полей и упрощении. Предлагаемое устройство состоит из четырех управляемых вентилей-тиристоров, из которых первый и второй образуют первый каскад и первыми выводами через первый входной дроссель подсоединены к первому полюсу источника постоянного напряжения, а третий и четвертый управляемые вентили, которые образуют второй каскад, вторыми выводами через второй входной дроссель соединены с вторым полюсом источника постоянного напряжения, при этом к вторым выводам первого и второго управляемых вентилей подсоединены параллельно соединенные активно-индуктивная нагрузка-индуктор и первый коммутирующий конденсатор, при этом к крайним выводам активно-индуктивной нагрузки-индуктора первыми выводами подсоединены первый и второй подстроечные дроссели, вторые выводы которых соединены с первыми выводами третьего и четвертого управляемых вентилей, причем к этим же точкам подсоединен второй коммутирующий конденсатор. 5 ил.
