МНОГОФАЗНОЕ ПРЕОБРАЗОВАТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ИНДУКЦИОННОГО НАГРЕВА

Номер публикации патента: 2392780

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008124693/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05B006/04
Аналоги изобретения: RU 2231906 A, 27.06.2004. RU 57060 U1, 27.09.2006. US 5391971 A, 25.05.1993.

Имя заявителя: Закрытое акционерное общество "РЭЛТЕК" (RU)
Изобретатели: Лузгин Владислав Игоревич (RU)
Петров Александр Юрьевич (RU)
Черных Илья Викторович (RU)
Шипицын Виктор Васильевич (RU)
Лопатин Иван Евгеньевич (RU)
Патентообладатели: Закрытое акционерное общество "РЭЛТЕК" (RU)

Реферат

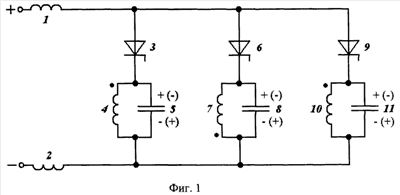

Предлагаемое изобретение относится к преобразовательной технике и может быть использовано в установках для индукционного нагрева и плавки металла. Технический результат заключается в одновременном генерировании высокочастотного и низкочастотного многофазного электромагнитных полей и упрощении. Основная схема многофазного двухчастотного преобразовательного устройства содержит источник постоянного напряжения, первый и второй фильтровые дроссели, а также три цепи, каждая из которых образована управляемым вентилем, последовательно с которым соединена одна из обмоток нагрузки-индуктора, зашунтированная конденсатором, при этом к первому выводу источника постоянного напряжения подсоединен первый вывод первого фильтрового дросселя, второй вывод которого соединен с тремя первыми выводами трех управляемых вентилей, при этом вторые выводы трех обмоток нагрузки-индуктора, зашунтированных конденсаторами, соединены между собой и подсоединены к первому выводу второго фильтрового дросселя, второй вывод которого соединен с вторым полюсом источника постоянного напряжения, при этом нагрузка-индуктор выполнена из трех обмоток, две из которых включены согласно последовательно, а все три управляемых вентиля включены в прямом направлении по отношению к полярности источника постоянного напряжения. Каждая обмотка нагрузки-индуктора с шунтирующим конденсатором настроена на высокую частоту двухчастотного поля нагрузочного контура. Параллельно каждой обмотке нагрузки-индуктора включен последовательный контур из емкости и индуктивности, собственная частота которого равна низкой частоте двухчастотного поля нагрузочного контура. Высокочастотная и низкочастотная многофазная составляющие электромагнитного поля в нагрузочном контуре формируются путем специального алгоритма управления управляемыми вентилями, когда каждый управляемый вентиль неоднократно включается и выключается и формирует пачки высокочастотных импульсов, сдвинутых по фазе. 1 з.п. ф-лы, 2 ил.
