| СПОСОБ МЕТАЛЛИЗАЦИИ ПЬЕЗОКЕРАМИЧЕСКИХ ЭЛЕМЕНТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2163584 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | C04B041/88 H05B006/50 | | Аналоги изобретения: | ПУГАЧЕВ С.И. Металлизация пьезокерамики в высокочастотном электрическом поле. Температурные функциональные покрытия. Труды XVП Совещания по температурным функциональным покрытиям, ч.1, Пленарные доклады. - Санкт-Петербург, 1997, с.120-127. RU 2055062 C1, 27.02.1996. SU 769510 A, 07.10.1980. WO 92/13431 A1, 06.08.1992. DE 3018124 A1, 19.11.1981. а |
| Имя заявителя: | Ерофеев Анатолий Александрович (RU) | | Изобретатели: | Ерофеев А.А.(RU)
Легуша Ф.Ф.(RU)
Лифсон В.Э.-Я.(RU)
Попов Н.М.(RU)
Пугачев С.И.(RU)
Синицкий В.А.(RU)
Сун Тэ Ан (KR) | | Патентообладатели: | Ерофеев Анатолий Александрович (RU)
Легуша Федор Федорович (RU)
Лифсон Владимир Эля-Яковлевич (RU)
Попов Николай Михайлович (RU)
Пугачев Сергей Иванович (RU)
Синицкий Валентин Андреевич (RU)
Сун Тэ Ан (KR) |
Реферат | |

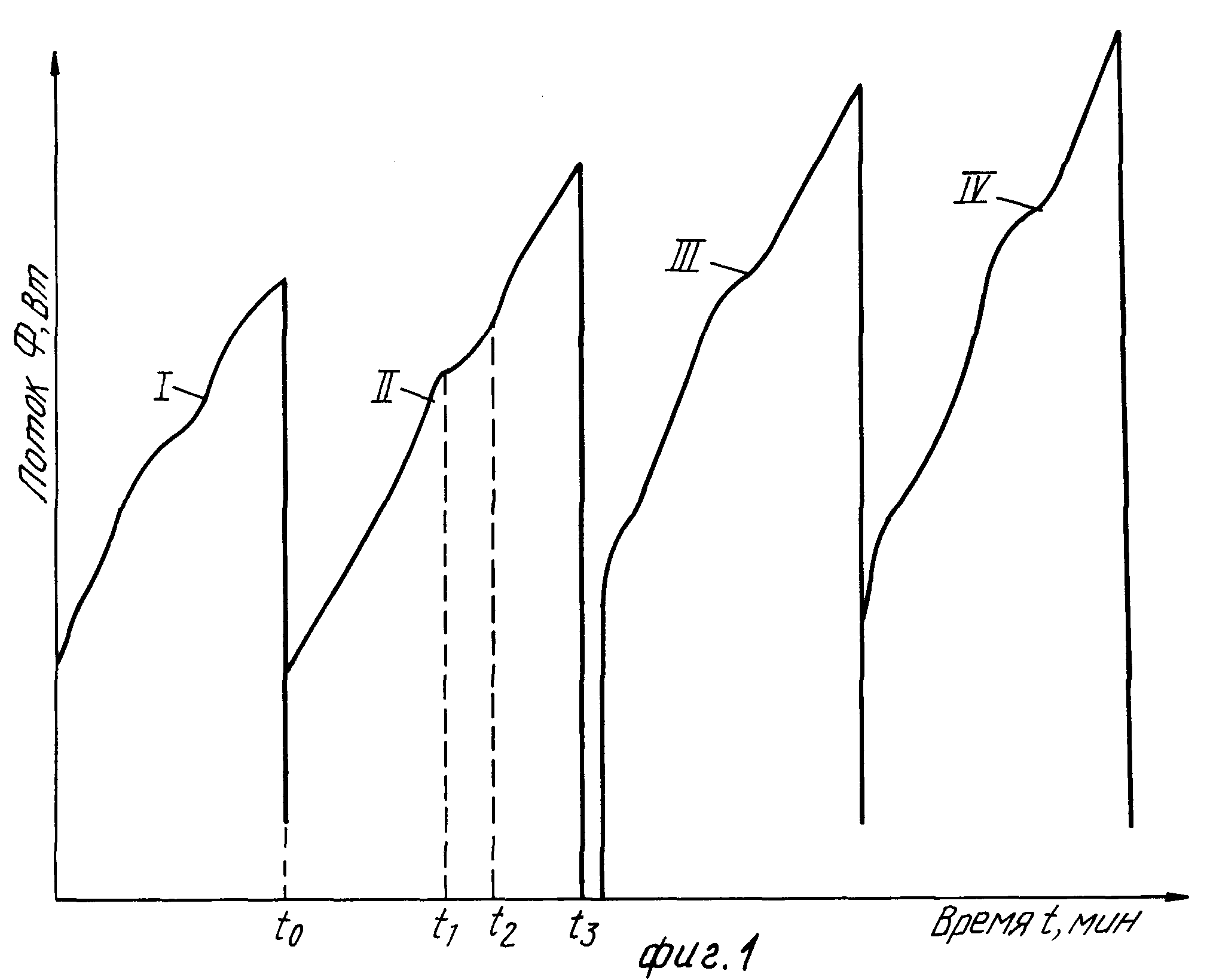

Изобретение относится к технологии металлизации поверхности изделий из пьезокерамики методом вжигания металлосодержащей пасты, в частности пасты, содержащей соединения серебра. На поверхность пьезоэлементов наносят металлосодержащую пасту, в частности пасту, содержащую соединения серебра. Затем ее вжигают путем высокочастотного нагрева пьезоэлементов в квазистационарном электрическом поле рабочего конденсатора генератора диэлектрического нагрева с размещением пьезоэлементов между двумя пластинами из диэлектрического материала с высоким значением тангенса угла диэлектрических потерь. Процесс вжигания проводят под контролем потока теплового излучения с поверхности пьезоэлементов. Определяют моменты времени t1 и t2, в которые происходит резкое изменение скорости нарастания контролируемого потока теплового излучения. Процесс высокочастотного нагрева завершают в момент t2 повторного изменения скорости нарастания потока. Устройство для металлизации пьезокерамических элементов содержит электроды рабочего конденсатора генератора диэлектрического нагрева, в котором установлены пьезокерамические элементы, помещенные между двумя подложками из диэлектрического материала с высоким значением тангенса угла диэлектрических потерь, а также радиационный пирометр, средство для канализации потока теплового излучения с поверхности пьезоэлемента к радиационному пирометру и цепь управления, включающую последовательно соединенные дифференциатор, схему сравнения, реле времени и выключатель, управляющий работой генератора диэлектрического нагрева, при этом выход радиационного пирометра связан со входом дифференциатора. Технический результат изобретения - обеспечение высокого качества металлизации пьезокерамических элементов. 2 с. и 1 з.п. ф-лы, 3 ил.
|
