RU 78023 U1, 10.11.2008. SU 1537647 A1, 23.01.1990. SU 1787316 A3, 07.01.1993. RU 52994 U1, 27.04.2006. DE 3843863 A1, 28.06.1990. US 4035613 A, 12.07.1977.
Имя заявителя:
Мордвинов Юрий Александрович (RU)
Изобретатели:
Мордвинов Юрий Александрович (RU) Мордвинов Михаил Юрьевич (RU) Силина Наталья Юрьевна (RU)
Патентообладатели:
Мордвинов Юрий Александрович (RU)
Реферат

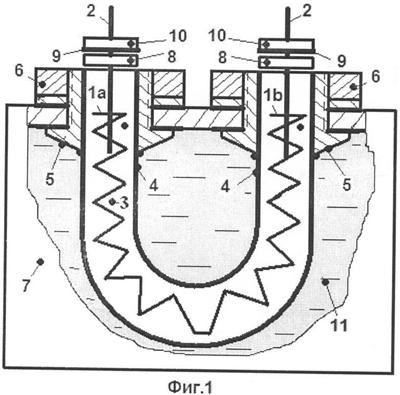

ТЭНы с собственной защитой от первичной накипи относятся к области теплотехники и обладают свойством предупреждения образования солевых отложений (накипи) на его оболочке при нагреве и кипячении воды. ТЭН может быть использован при производстве различных электрических водонагревателей, использующих ТЭНы. Изобретение обеспечивает повышенный срок службы ТЭНов с существенным увеличением температуры их применения. ТЭН с собственной защитой от первичной накипи содержит нагревательный элемент в виде изогнутой спирали, концы которой соединены с контактными стержнями, запрессованной вместе с ними и наполнителем в ферромагнитную оболочку, герметизированную в торцах и снабженную на концах электрическими изоляторами и элементами крепления к корпусу водонагревателя, и генератор магнитного поля, в качестве которого используется спираль нагревательного элемента, указанная спираль нагревательного элемента выполнена, по крайней мере, из двух смежных одинаковых секций, смежные секции спирали имеют противоположные направления навивки. В другом варианте исполнения смежные секции имеют одинаковые направления навивки и отделены друг от друга прямолинейным или зигзагообразно изогнутым участком из того же проводника, что и спираль. Внутрь витков каждой из секций спирали введен ферромагнитный прямолинейный стержень. 2 н. и 2 з.п. ф-лы, 6 ил.
