RU 2003128698 A, 27.03.2005. SU 1811037 A1, 23.04.1993. RU 2074523 C1, 27.02.1997. SU 1431077 A1, 15.10.1988. JP 58136935 A, 15.08.1983.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Московский государственный университет дизайна и технологии (МГУДТ) (RU)
Изобретатели:
Ефремов Владимир Васильевич (RU) Мишурин Алексей Константинович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский государственный университет дизайна и технологии (МГУДТ) (RU)
Реферат

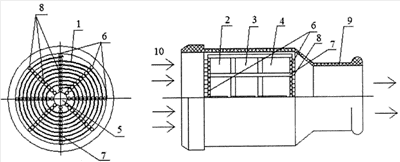

Изобретение относится к электротехнике, а именно электронагревательным устройствам, например, для электрического нагревателя газового потока в наркозных аппаратах, ингаляционных устройствах и т.п. Нагревательный элемент представляет собой спираль Архимеда, свернутую из нескольких нагревательных лент с дискретно изменяющейся шириной, которые навиты на жесткую пространственную конструкцию, выполненную из осевой трубки, на концах которой и перпендикулярно ее оси закреплены спицы. Между спицами в продольном направлении уложены глиноземные трубки, скрепляемые проходящими через отверстия в них стрежнями со спицами. Ленты электрического нагревателя зажаты между глиноземными трубками. Ленты соединены электрически последовательно. Уменьшение ширины ленты в каждой последующей от выхода газа секции спирали нагревательного устройства определяется по математической зависимости и пропорционально увеличивает значение выделяющейся удельной мощности на поверхности ленты. Это позволяет довести температуру лент до разрешенной величины при наименьшей ширине ленты, что делает возможным снизить габариты и вес устройства при сохранении допустимой температуры нагревателя по всей ширине. 1 ил.
