RU 2173943 C1, 20.09.2001. RU 2003128698 A, 27.03.2005. RU 2074523 C1, 27.02.1997. JP 58136935 A, 15.08.1983.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Московский государственный университет дизайна и технологии (МГУДТ) (RU)
Изобретатели:
Ефремов Владимир Васильевич (RU) Третьяков Павел Кириллович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский государственный университет дизайна и технологии (МГУДТ) (RU)
Реферат

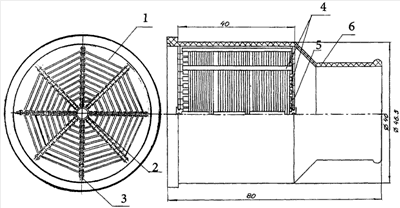

Изобретение относится к электротехнике, а именно к электронагревательным устройствам, и может быть использовано для электрического нагревателя газового потока в наркозных аппаратах, ингаляционных устройствах и т.п. Устройство для нагрева газового потока с проволочным электрическим нагревателем, содержащее каркас из термостойкого диэлектрического материала, выполненный в виде основания и опорных элементов и спирального резистивного элемента, отличающееся тем, что спиральный резистивный элемент выполнен в виде нескольких секций, представляющих собой катушки, соединенные электрически параллельно и имеющие разную длину провода, рассчитываемую по математической зависимости, при этом проволока нагревателя навита на каркас, выполненный из осевой трубки, на концах которой закреплены спицы, а между спицами в продольном направлении уложены фарфоровые трубки, скрепленные проходящими сквозь них стержнями. Изменение длины провода в каждой последующей от входа секции спирали нагревательного устройства увеличивает значение удельной мощности на витках спиралей, что позволяет выполнить нагревательный элемент с большой поверхностью теплоотдачи, более эффективно использовать нагреватель, снизить габариты и вес устройства при сохранении технических характеристик. Конструкция нагревателя образует жесткий каркас, который устойчив к ударным нагрузкам и вибрациям. 1 ил.
