ПРОТОЧНЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ ЖИДКОСТИ |  |
Номер публикации патента: 2183053 |  |
Редакция МПК: | 7 | Основные коды МПК: | H05B003/26 F24H001/10 | Аналоги изобретения: | RU 2011318 C1, 15.04.1994. SU 1836125 A, 11.11.1975. US 3860789 A, 14.01.1975. US 4230933 A, 28.10.1980. |
Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" | Изобретатели: | Куликов И.П. Челяев В.Ф. | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" |
Реферат |  |

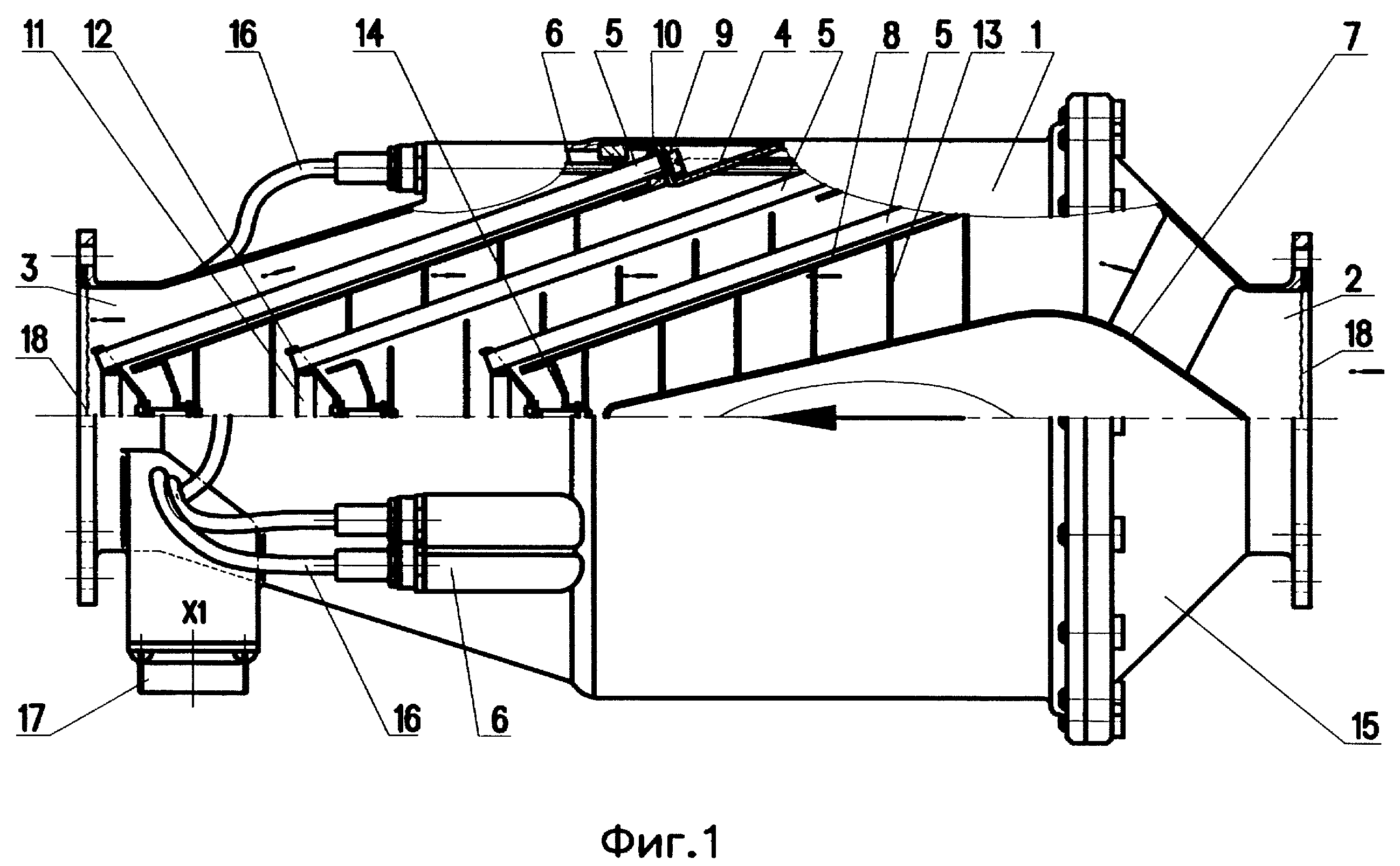

Изобретение относится к области электроэнергетики, к конструкциям электрических приборов для местного горячего водоснабжения, отопления помещения, нагрева жидких сред в экологически чистых исследовательских системах науки и производства, в биологии и океанологии, в особенности когда одновременно требуются их быстродействие и бесшумность. Предлагается проточный электронагреватель жидкости, в корпусе которого установлен нагревательный элемент с токоподводами, размещенные соосно и симметрично расширитель потока жидкости, конический пустотелый каркас с кольцами-основаниями большего и меньшего диаметров с выступами и элементами турбулизации потока жидкости, натяжной механизм с фиксацией положения кольца-основания меньшего диаметра. Кольцо-основание большего диаметра закреплено неподвижно на каркасе, а нагревательный элемент выполнен из токопроводящей ленты в виде конической спирали, сужающейся по ходу потока жидкости, с прямолинейными участками, каждый из которых торцевой стороной ленты совпадает с образующей конуса, а плоской стороной ленты - с плоскостью симметрии конуса. Спираль уложена на выступы большего и меньшего колец-оснований каркаса. Кольцо-основание меньшего диаметра соединено с каркасом с помощью ленты и натяжного механизма. Отношение диаметра большего кольца-основания к диаметру патрубка подвода жидкости выбрано 1,6...2,2, а отношение ширины ленты к ее толщине 25...40. Элементы турбулизации потока выполнены, например, в виде колец, закреплены на каркасе нагревательного элемента. Фиксатор положения кольца-основания меньшего диаметра относительно оси совмещен с натяжным механизмом. Техническим результатом решения поставленной задачи является достижение максимального быстродействия нагрева потока жидкости. 1 з.п. ф-лы, 5 ил.
|
