| МАГНИТОСТРИКЦИОННЫЙ ПРЕОБРАЗОВАТЕЛЬ |  |
Номер публикации патента: 2181231 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H04R015/00 | | Аналоги изобретения: | RU 2046030 C1, 20.10.1995. SU 1773216 A1, 27.10.1995. ЕР 0403378 A1, 19.12.1990. ЕР 0337062 А2, 18.10.1989. |
| Имя заявителя: | Санкт-Петербургский государственный университет | | Изобретатели: | Сарнацкий В.М. | | Патентообладатели: | Санкт-Петербургский государственный университет |
Реферат | |

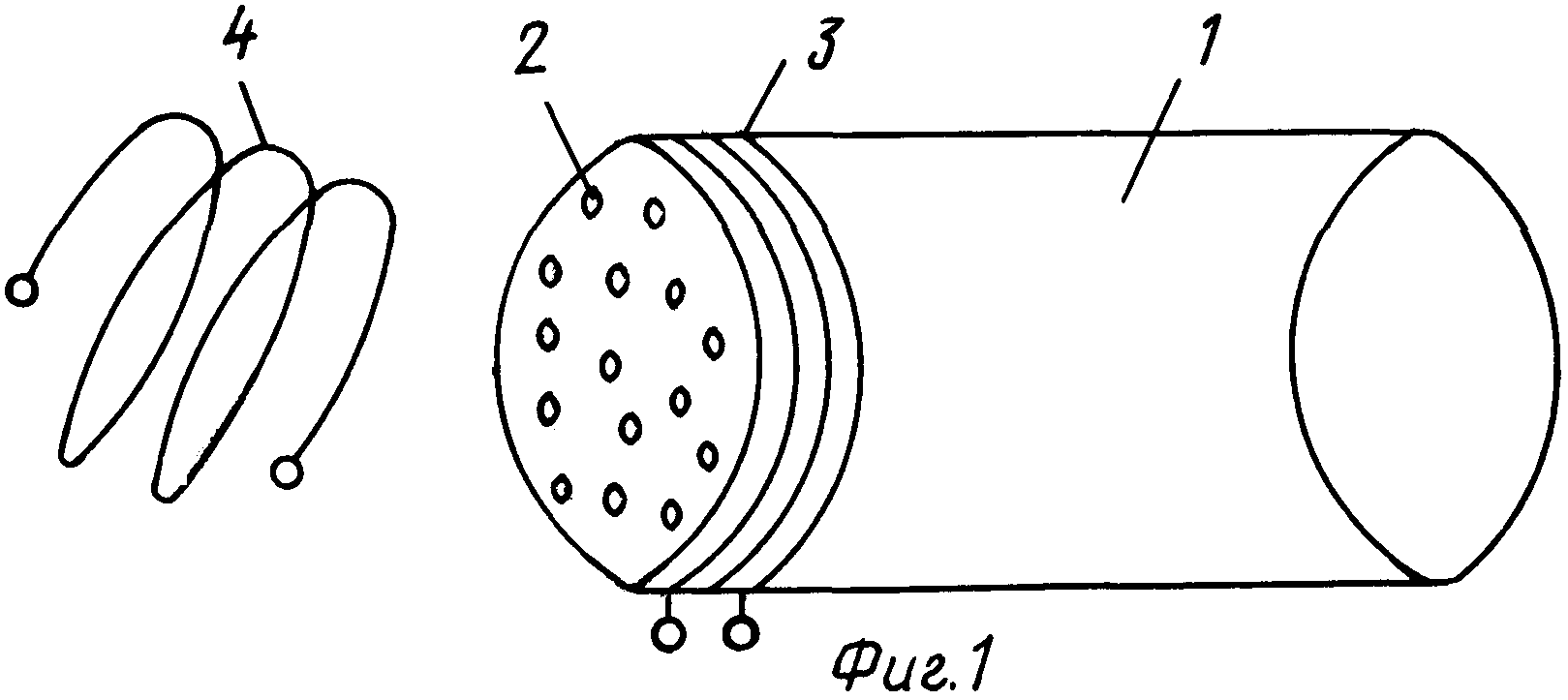

Использование: в ультразвуковой дефектоскопии в качестве широкополосных датчиков колебаний различных мод, в акустоэлектронике в качестве фильтров и резонаторов. Сущность: магнитострикционный преобразователь содержит звукопровод, на рабочую поверхность которого нанесен магнитострикционный элемент, средство создания магнитного поля с переменной составляющей, направленной вдоль оси звукопровода, и средство создания постоянной составляющей магнитного поля. Магнитострикционный элемент выполнен в виде поликристаллических частиц, размеры которых d выбраны в пределах от d1=с:(2хf1) до d2=c:(2хf2), где f1 - наибольшее значение частоты спектра ультразвуковых колебаний, f2 - наименьшее значение частоты спектра ультразвуковых колебаний, с - скорость распространения ультразвуковых колебаний в магнитострикционном материале. Кривая распределения частиц по размеру полностью совпадает по форме с амплитудно-частотной характеристикой преобразователя. Технический результат: получение рабочей полосы частот, превышающей полосу частот известных устройств, и амплитудно-частотной характеристики, близкой к заданной. 2 з.п. ф-лы, 5 ил.
|
