RU 1723972 С, 15.12.1994. SU 1582955 А1, 30.09.1994. RU 44547 U1, 27.03.2005. US 2003155843 А1, 21.08.2003. GB 1348401 A, 20.03.1974.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Санкт-Петербургский государственный университет (RU)
Изобретатели:
Степанов Борис Георгиевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Санкт-Петербургский государственный университет (RU)
Реферат

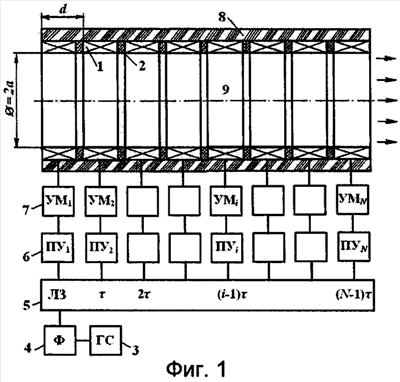

Изобретение относится к области гидроакустики, а именно к конструированию гидроакустических преобразователей и антенн, и может найти применение при проведении океанологических исследований, в качестве антенн гидроакустических станций различного назначения, а также - для систем звукоподводной связи. Техническим результатом изобретения является уменьшение массогабаритных параметров при сохранении устройством рабочей полосы пропускания и эффективности излучения, уменьшение стоимости устройства и расширение функциональных возможностей. Гидроакустический преобразователь волноводного типа содержит набор N соосно расположенных идентичных пьезоактивных колец с акустически гибкими прокладками между их торцами, акустический экран, расположенный на внешней поверхности преобразователя, генератор сигналов, линию задержки, обеспечивающую увеличение времени задержки сигнала с ростом номера кольца и соединенную с каждым кольцом через промежуточные усилители с последовательно нарастающим от кольца к кольцу коэффициентом усиления, усилители мощности. При этом выход генератора сигналов соединен со входом фильтра с регулируемым в рабочей полосе частот преобразователя коэффициентом передачи, минимальное значение которого находится в области радиального резонанса пьезоактивного кольца, а выход фильтра соединен с линией задержки. 1 з.п. ф-лы, 4 ил.
