RU 2251769 С2, 10.05.2005. RU 2156041 C2, 10.09.2000. RU 67806 U1, 27.10.2007. US 4213013 A, 15.07.1980.
Имя заявителя:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Федосов Алексей Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

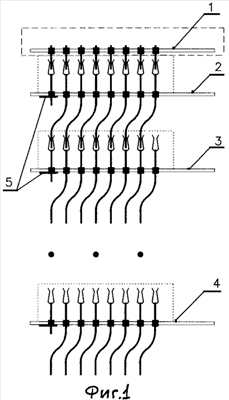

Изобретение может быть использовано в устройствах вычислительной и тому подобной техники для обеспечения электрического соединения между собой различных функциональных модулей радиоэлектронной аппаратуры (РЭА). В интерфейсе электрическом с n цепями, где n более двух, содержащем соединитель, контакты которого содержат с одной стороны гнездо, а с другой - штырь, первая цепь интерфейса электрического заканчивается на первом контакте соединителя, а вторая и последующие цепи смещаются на один шаг в сторону первой цепи, для чего первый контакт соединителя выполнен укороченным со стороны штыря, второй и последующие контакты подвергнуты деформации таким образом, что штырь второго контакта смещен в положение штыря первого укороченного со стороны штыря контакта, штырь каждого следующего контакта занимает освободившееся место смещенного предыдущего штыря соединителя. Кроме того, интерфейс электрический может быть снабжен дополнительной n+1-цепью, причем первая и n+1-цепь каждого соединителя снабжена внешней токопроводящей перемычкой. Технический результат - улучшение потребительских свойств интерфейса в составе РЭА. 2 н. и 1 з.п. ф-лы, 5 ил.
