US 7075049 В2, 11.07.2006. US 7394492 В2, 01.07.2008. US 2008/0012973 А1, 17.01.2008. US 2006/0138489 A1, 29.06.2006. US 2006/0157761 A1, 20.07.2006. ЕР 1017107 A2, 05.07.2000. RU 2390878 C1, 27.05.2010.
Имя заявителя:
КЭНОН КАБУСИКИ КАЙСЯ (JP)
Изобретатели:
МИНОВА Масааки (JP) ОКИТА Акира (JP)
Патентообладатели:
КЭНОН КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:
24.06.2010 JP 2010-144211
Реферат

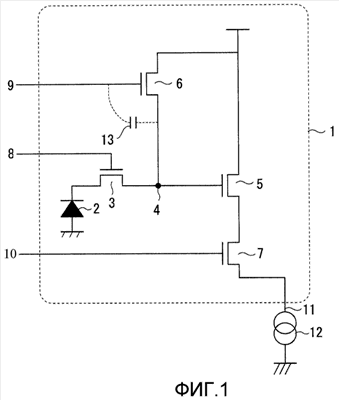

Изобретение относится к твердотельному устройству формирования изображения. Сущность изобретения: твердотельное устройство формирования изображения содержит первую часть фотоэлектрического преобразования, узел с плавающей диффузионной областью, первый транзистор передачи для передачи электрона, генерируемого в первой части фотоэлектрического преобразования, к узлу с плавающей диффузионной областью, транзистор усиления для вывода сигнала на основании величины заряда узла с плавающей диффузионной областью, управляемый напряжением узел и часть управления напряжением для управления напряжением управляемого напряжением узла. Транзистор усиления сконфигурирован для вывода первого сигнала в первом состоянии, в котором напряжение узла с плавающей диффузионной областью сброшено, а также для вывода второго сигнала во втором состоянии, в котором электрон передается к узлу с плавающей диффузионной областью, а управляемый напряжением узел подсоединен к узлу с плавающей диффузионной областью через емкость связи, часть управления напряжением сконфигурирована для управления напряжением управляемого напряжением узла так, что напряжение управляемого напряжением узла является первым напряжением, когда транзистор усиления выводит первый сигнал, напряжение управляемого напряжением узла является вторым напряжением в течение по меньшей мере части периода, в котором первый транзистор передачи находится в проводящем состоянии, и напряжение управляемого напряжением узла является третьим напряжением, когда транзистор усиления выводит второй сигнал, и в котором второе напряжение выше, чем каждое из первого напряжения и третьего напряжения. Изобретение обеспечивает хорошую линейность выходного сигнала, улучшая эффективность передачи заряда от части фотоэлектрического преобразования к плавающей диффузионной области. 10 н. и 22 з.п. ф-лы, 10 ил.
