WO 03107088 А2, 2003.12.24. RU 2206886 C2, 2003.06.20. JP 61013886 A, 1986.01.22. RU 2308116 C1, 2007.10.10.
Имя заявителя:
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Бурцев Василий Васильевич (RU) Руднев Алексей Вадимович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

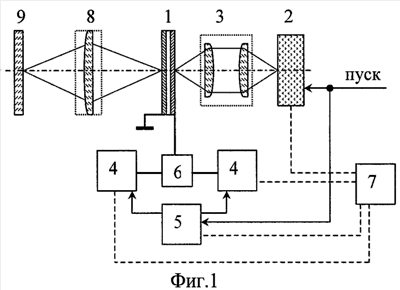

Устройство регистрации изображений, сформированных с помощью излучения, относится к средствам регистрации оптических изображений и может быть использовано в системах скоростной цифровой съемки для исследования быстропротекающих процессов, когда изображение объекта исследования формируют с помощью различных видов излучений: электромагнитного излучения (ЭМИ) или проникающего излучения, например, протонного. Техническим результатом является увеличение динамического диапазона регистрируемого изображения, повышение разрешающей способности и межкадрового интервала (от 400 нс) в одной проекции. Результат достигается тем, что устройство регистрации включает импульсный электронно-оптический преобразователь (ЭОП), принимающий электромагнитное излучение (ЭМИ) оптического диапазона, чересстрочную матрицу приборов с зарядовой связью (ПЗС-матрицу), узел переноса изображения с выхода ЭОП на вход ПЗС-матрицы, блок управления и блок питания, при этом в качестве ЭОП использован усилитель изображения бипланарного типа, а блок управления содержит формирователь прямоугольных высоковольтных импульсов напряжением 10-15 кВ, являющийся запитывающим узлом для ЭОП, и формирователь длительности импульсов для синхронизации времени работы ЭОП с ПЗС-матрицей. 2 з.п. ф-лы, 2 ил.
