Открытое акционерное общество "Ижевский радиозавод" (RU)
Изобретатели:
Стерхов Дмитрий Аркадьевич (RU) Клековкин Андрей Аркадьевич (RU)
Патентообладатели:
Открытое акционерное общество "Ижевский радиозавод" (RU)
Реферат

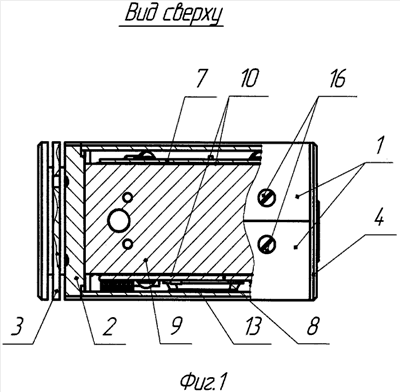

Изобретение относится к области радиотехники и может быть использовано в составе систем видеонаблюдения. Камера видеонаблюдения содержит расположенные в корпусе формирователь изображения и теплопроводящие пластины, а корпус выполнен из двух боковых частей коробчатой формы, закрытых с торцов. При этом внутри корпуса размещен каркас, состоящий из попарно-параллельных плат питания и обработки видеосигнала и двух теплопроводящих пластин, которые жестко соединены через теплопроводящие прокладки в прямоугольный параллелепипед. С торцов каркаса установлены задняя крышка с многофункциональным разъемом и передняя крышка с ребрами охлаждения с установленной на ней через теплопроводящую прокладку платой формирователя изображения, при этом между платой формирователя изображения и платами каркаса обеспечен зазор. Платы питания и обработки видеосигнала соединены в каркасе с двумя теплопроводящими пластинами по длинным сторонам плат. Для увеличения площади отвода тепла на нагреваемые элементы платы обработки видеосигнала наклеиваются теплопроводящие прокладки. Площадь поверхности каждой из теплопроводящих пластин должна быть в пределах от 64,0 см2 до 67,0 см2, а толщина не менее 5,0 мм. Снижение габаритов и массы конструкции при улучшении ее теплообмена является техническим результатом изобретения. 3 з.п. ф-лы, 2 ил.
