СЛОКА В.К. Схемы разрешения с применением мешающих сигналов. - М.: Радиотехника и электроника, 1978, с.57-66. RU 2237978 С2, 10.10.2004. WO 95/16314 А2, 15.06.1995. EP 0521525 A2, 07.01.1993. US 6140869 A, 31.10.2000.
Имя заявителя:
Чекмарёв Михаил Васильевич (RU), Щетинин Владимир Иванович (RU)
Изобретатели:
Чекмарёв Михаил Васильевич (RU) Щетинин Владимир Иванович (RU)
Патентообладатели:
Чекмарёв Михаил Васильевич (RU) Щетинин Владимир Иванович (RU)
Реферат

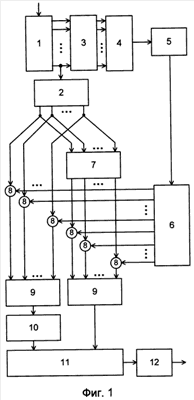

Изобретение относится к радиотехнике и может использоваться в радиолокационных станциях для разрешения-обнаружения фазокодоманипулированных сигналов, кодированных М-последовательностями, отраженных от целей с существенно отличающимися эффективными поверхностями рассеяния. Достигаемый технический результат - устранение пиков неоднозначности во взаимнокорреляционной функции. Устройство содержит блок оценки времени задержки, Q-канальный линейный фильтр разложения, перемножители, первый восстанавливающий сумматор, блок формирования стробов, согласованный фильтр, второй канал, который содержит блок инверторов и перекрестных связей, введенные перемножители и второй восстанавливающий сумматор, а также сумматор, регистр сдвига, согласованный фильтр. При этом в блок оценки времени задержки входят регистр сдвига, блок весовых коэффициентов, сумматор и пороговая схема. Входной сигнал, состоящий из аддитивной смеси видеочастотных видеоманипулированных сигналов с разными амплитудами и задержками, кодированных М-последовательностью, поступает на вход блока оценки времени задержки, где после согласованной фильтрации во временной области сигнал подается на пороговую схему, при превышении порога с пороговой схемы подается сигнал для начала работы на блок формирования стробов. Сигнал с последнего выхода регистра сдвига блока оценки времени задержки поступает на вход Q-канального линейного фильтра разложения, сигнал раскладывается на ортогональные составляющие и передается на соответствующие перемножители и блок инверторов и перекрестных связей, где формируются зеркальные импульсные характеристики сигналов Q-канального линейного фильтра разложения, с помощью блока формирования стробов и перемножителей осуществляется вырезание составляющих сильного мешающего сигнала, а с помощью восстанавливающих сумматоров восстанавливается структура сигнала. 10 ил.
