RU 2372726 С2, 10.11.2009. RU 2153228 C1, 20.07.2000. RU 2310278 C1, 10.11.2007. CA 2211648 A1, 28.01.1999. KR 20020047454 A, 22.06.2002.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (МТУСИ) (RU)
Изобретатели:
Попов Александр Геннадьевич (RU) Алексеев Евгений Борисович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (МТУСИ) (RU)
Реферат

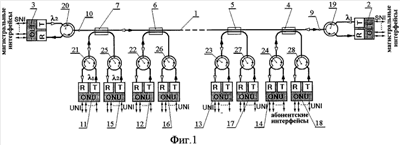

Изобретение относится к области телекоммуникации, а именно к пассивным волоконно-оптическим сетям с шинной топологией, и может быть использовано в широковещательных телекоммуникационных сетях доступа, а также в локальных сетях обмена данными. Технический результат заключается в увеличении числа обслуживаемых сетью абонентских узлов при одновременном снижении требований к динамическому диапазону приемников. Для этого двойная пассивная волоконно-оптическая сеть содержит двунаправленную шину из оптического волокна, два центральных управляющих узла (контроллера), множество абонентских узлов первой и второй сетей, направленные Х-ответвители и трехпортовые оптические циркуляторы. Передача в первой сети ведется на длине волны 1, а во второй - на длине волны 2(21). Направленные Х-ответвители в порядке их размещения в шине от первого ко второму контроллеру выполнены с возрастанием коэффициентов ответвления на длине волны 1 передачи в первой сети и с убавлением коэффициентов ответвления на длине волны 2 передачи во второй сети. 2 з.п. ф-лы, 5 ил., 2 табл.
