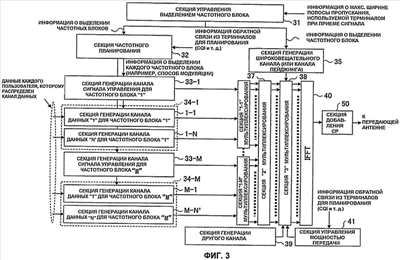

Изобретение в целом относится к области радиосвязи, а в частности к базовой станции и способу передачи сигнала, применяемому в системе связи, в которой выполняется частотное планирование и передача сигналов с использованием нескольких несущих. Технический результат заключается в эффективной передаче канала управления на каждый терминал с различной используемой полосой пропускания. Для этого базовая станция содержит: частотный планировщик, выполненный с возможностью формирования информации планирования для выделения блока ресурсов терминалу, осуществляющему связь; блок управления повторной передачей, выполненный с возможностью определения количества каналов управления, выделенных для кадра радиосигнала, при этом канал управления содержит информацию планирования; блок мультиплексирования каналов управления, выполненный с возможностью мультиплексирования каналов управления в один кадр радиосигнала в соответствии с количеством каналов управления, определенным блоком управления повторной передачей; блок мультиплексирования, выполненный с возможностью мультиплексирования с временным разделением выходного сигнала блока мультиплексирования каналов управления с каналами, отличными от канала управления; и блок передачи выходного сигнала из блока мультиплексирования. 2 н. и 1 з.п. ф-лы, 12 ил.
