RU 2134002 C1, 27.07.1999. RU 2342786 C2, 10.01.2008. RU 94031188 A1, 10.06.1996. RU 68211 U1, 10.11.2007. RU 2340103 C2, 27.11.2008. US 2002191703 A1, 19.12.2002. EP 0951153 A1, 20.10.1999. JP 57125503 A, 04.08.1982. GB 2441288 A, 27.02.2008.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ ИМЕНИ АКАДЕМИКА А.Л. МИНЦА" (RU)
Изобретатели:
Слока Виктор Карлович (RU) Кашаев Николай Константинович (RU) Тепляков Игорь Михайлович (RU) Фомин Анатолий Иванович (RU) Чучелимов Виктор Игоревич (RU) Шевченко Роман Алексеевич (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ ИМЕНИ АКАДЕМИКА А.Л. МИНЦА" (RU)
Реферат

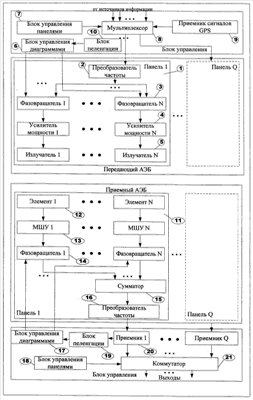

Изобретение относится к области антенной техники, применяемой для радиосвязи между летательными аппаратами (ЛА) и между ЛА и наземным командным пунктом, входящими в единую сеть обмена информацией. Антенно-электронный блок (АЭБ) предназначен для формирования излучения остронаправленных сканирующих диаграмм направленности (ДН) и автоматического взаимного наведения ДН перемещающимися ЛА для устойчивого обмена информацией мониторинга с мегабитными скоростями передачи при любых эволюциях ЛА. Достигаемым техническим результатом АЭБ является создание независимых лучей ДН, изменяющих свое положение в азимутальной и угломестной плоскостях, обеспечение круговой зоны приема и излучения, обмен информацией с несколькими абонентами, малые массо-габаритные характеристики. Указанный результат достигается за счет того, что АЭБ содержит передающий АЭБ и приемный АЭБ, каждый из которых состоит соответственно из набора панелей передающих или приемных активных фазированных решеток в виде многослойных печатных плат и блока управления. Каждая панель формирует один независимый луч ДН в направлении другого ЛА, изменяющий свое положение под воздействием блока управления диаграммами и блока пеленгации, входящими в блок управления соответствующего АЭБ. Панели размещаются либо на гранях корпуса АЭБ или в различных точках планера ЛА так, чтобы не нарушались аэродинамические характеристики и при любом положении ЛА обеспечивалась необходимая ДН без провалов. 5 з.п. ф-лы, 1 ил.
