УСТРОЙСТВО ЗАЩИТЫ КАБЕЛЯ СВЯЗИ | |
Номер публикации патента: 2173939 | |
Редакция МПК: | 7 | Основные коды МПК: | H04B003/28 | Аналоги изобретения: | RU 2987076 С1, 10.08.1997. US 455633 А, 05.11.1985. |
Имя заявителя: | Московский технический университет связи и информатики | Изобретатели: | Портнов Э.Л. Колесников М.В. | Патентообладатели: | Московский технический университет связи и информатики |
Реферат | |

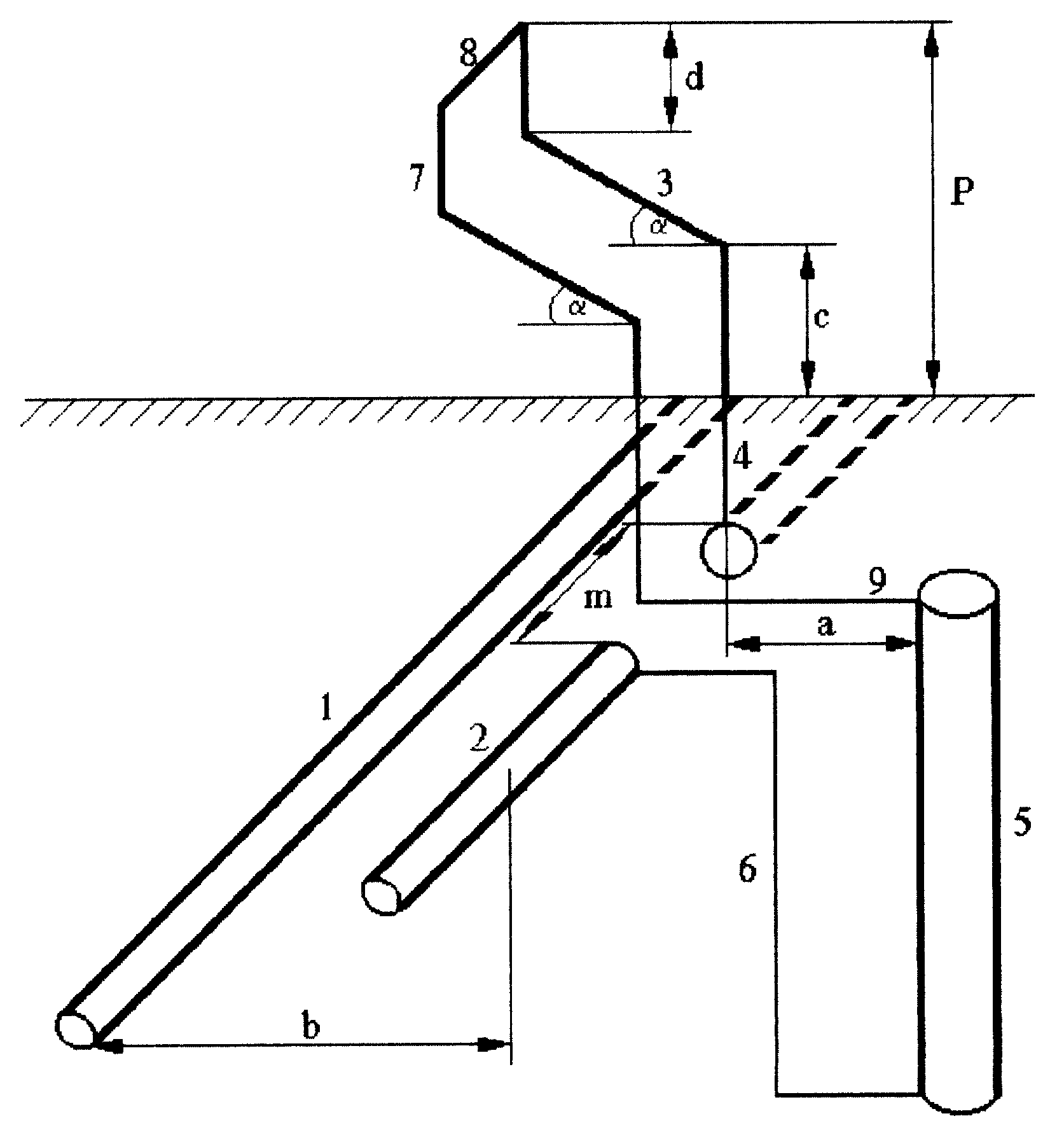

Изобретение относится к электротехнике и может быть использовано при прокладке кабелей в зоне активной грозодеятельности. Известное устройство защиты кабеля связи содержит расположенный в земле выше уровня защищаемого кабеля грозозащитный трос, имеющий разрывы через интервалы l, определяемые длиной защищаемого кабеля, первый молниеприемник высотой P, ломаный профиль которого состоит из вертикального участка длиной С, наклонного участка с углом наклона α относительно уровня земли в сторону защищаемого кабеля и верхнего вертикального участка длиной d, а также заземлитель на расстоянии a от грозозащитного троса и a+b от кабеля по горизонтали, где b - расстояние по горизонтали между кабелем и тросом, первый молниеприемник соединен первым проводником, расположенным под землей, с первой частью грозозащитного троса, вторая часть которого через второй проводник соединена с первым концом заземлителя, причем в месте разрыва грозозащитного троса расстояние m между его первой и второй частью не превышает глубины прокладки грозозащитного троса. Для создания такого устройства защиты кабеля, которое позволит равномерно перераспределить токи грозового разряда, между двумя частями грозозащитного троса и заземлителем введен на расстоянии не менее m от первого молниеприемника второй молниеприемник того же сечения и той же конфигурации, что и первый молниеприемник, причем верхние концы верхних вертикальных участков первого и второго молниеприемников соединены между собой третьим проводником, сечение которого больше сечений первого и второго молниеприемников, второй конец заземлителя четвертым проводником, расположенным под землей, соединен со вторым молниеприемником. 1 ил.
|
